図面のデータアセット入出力機能

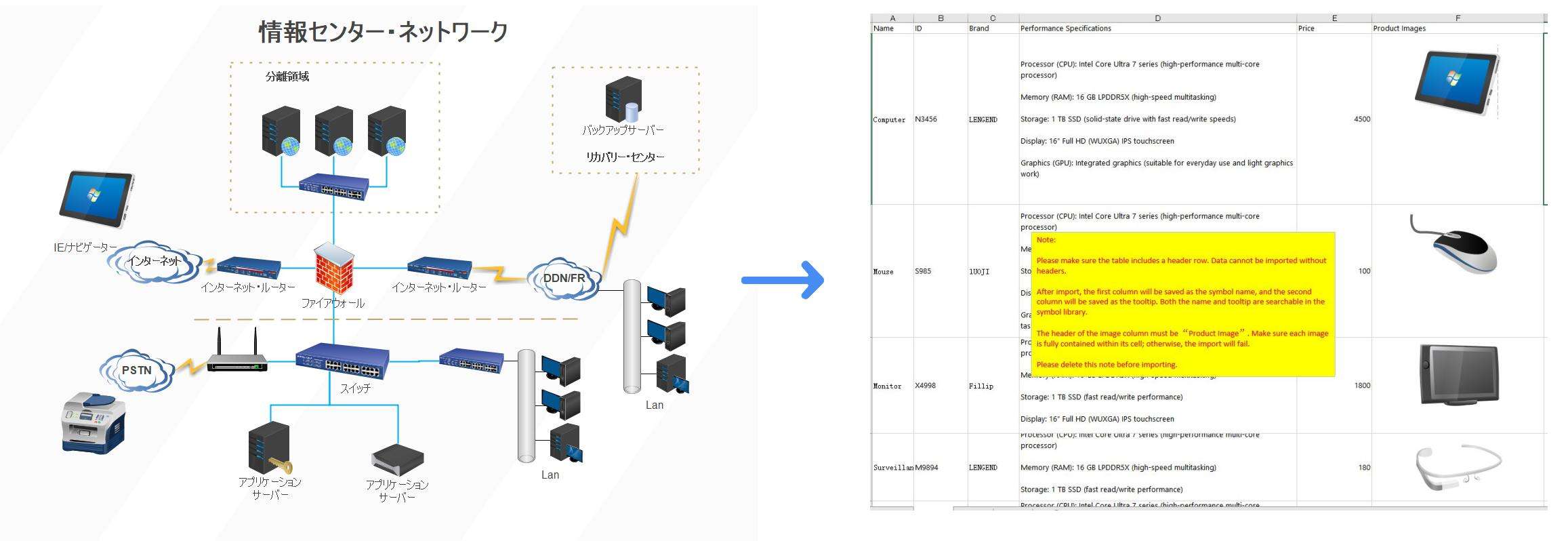

図面内の設備情報を管理したい場合、たとえばネットワーク図やP&IDに含まれる各設備の属性情報をまとめて出力したい場面では、この新機能が非常に便利です。

以下では、具体的な使い方を詳しくご説明します。

① 設備情報を一括でエクスポートする方法

この機能を使用するには、事前にネットワーク図上の各設備にデータアセットを設定しておく必要があります。設定方法は以下のとおりです。

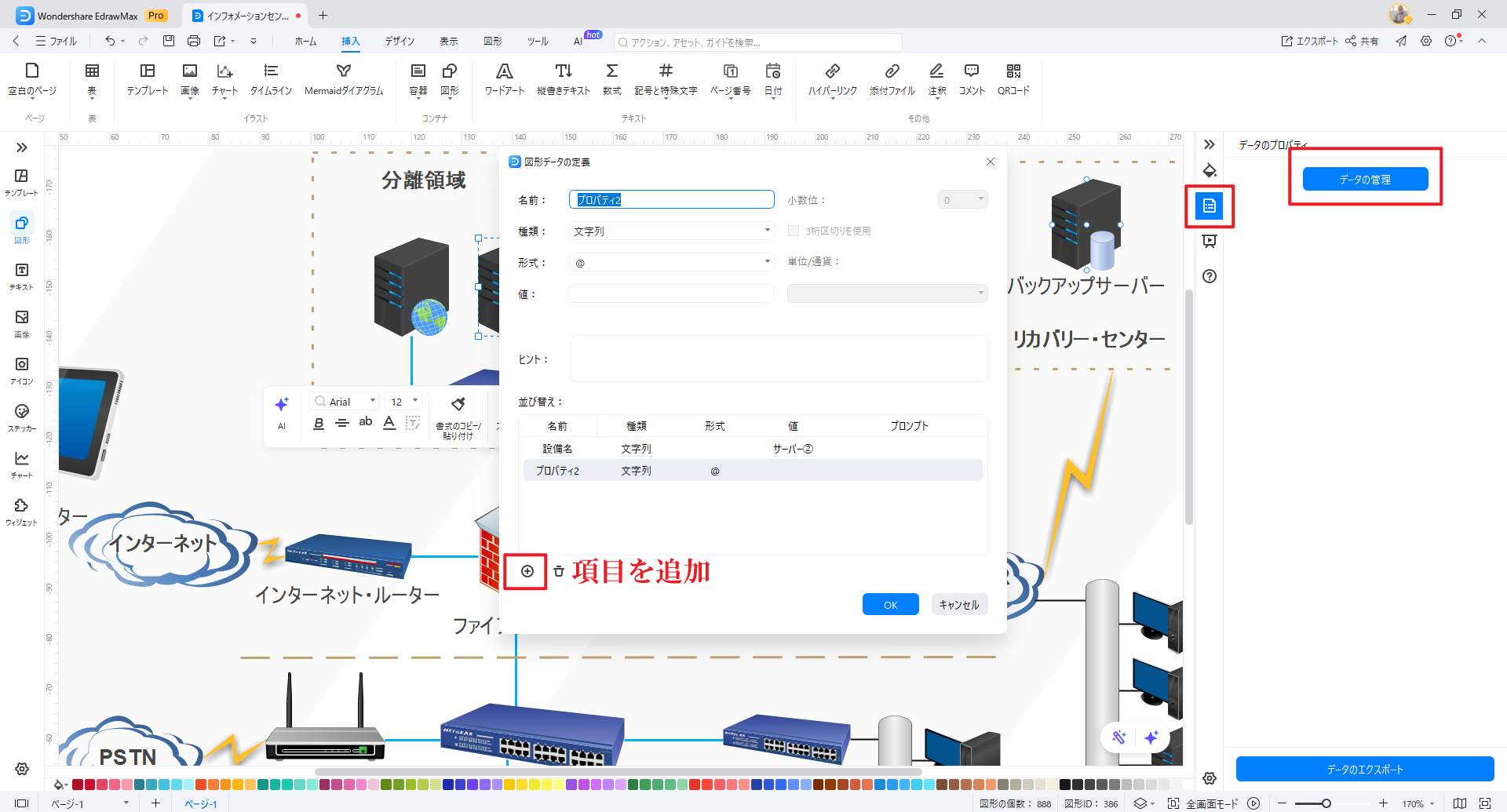

まず、ネットワーク図内で情報を登録したい図形をクリックし、右側の【プロパティ】を選択します。次に【データの管理】をクリックし、図形に対応する属性情報を入力します。

右下の「＋」ボタンを使うと、複数の項目を追加できます。

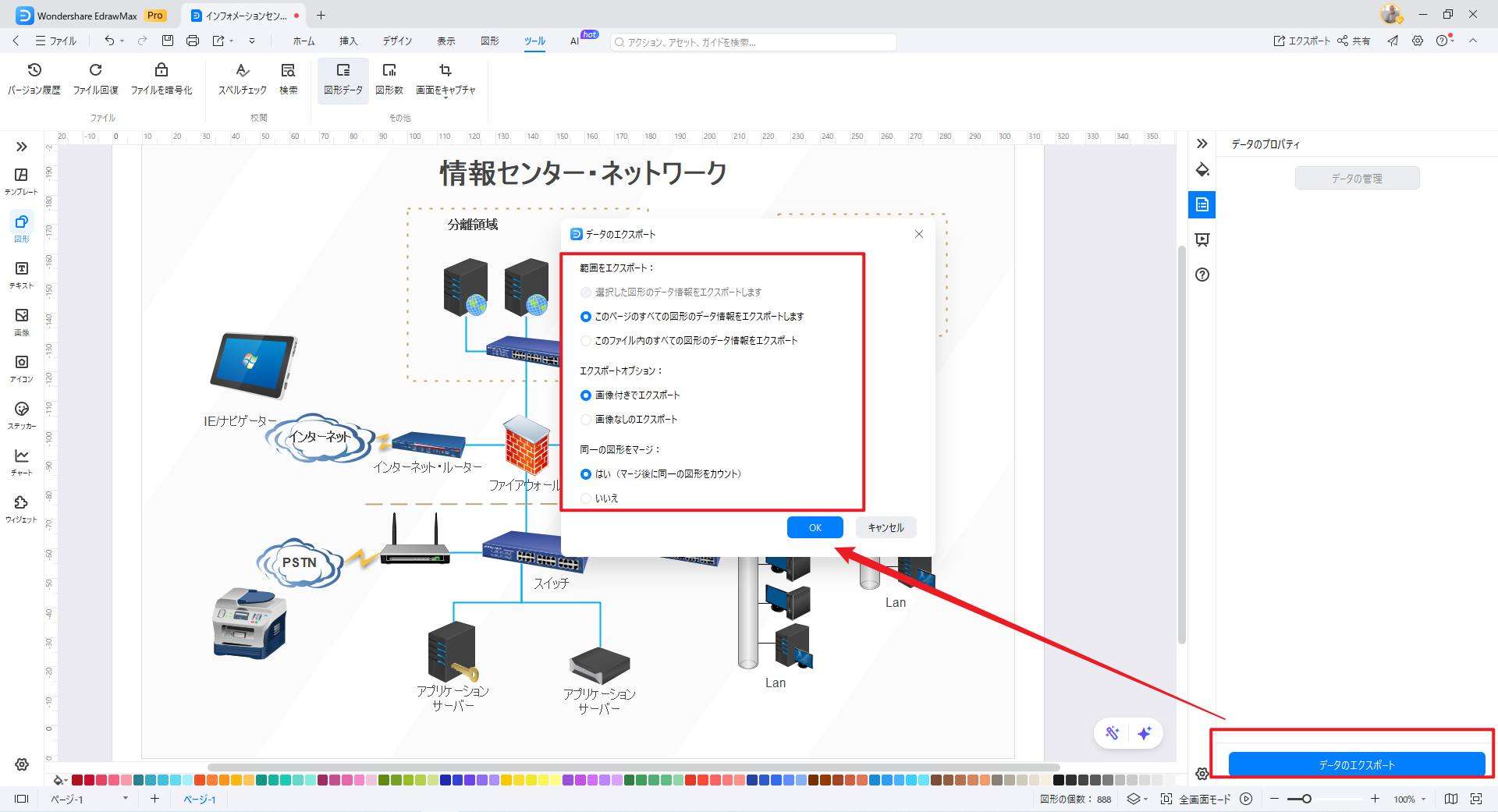

必要な情報をすべて設定した後、下部の【データのエクスポート】をクリックし、エクスポートする内容を選択します。

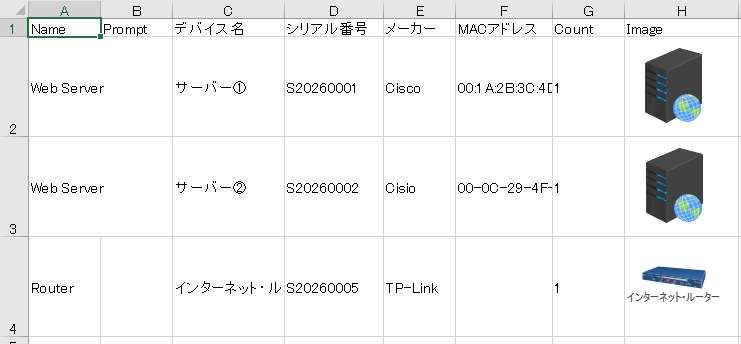

その後、設備情報をExcel形式で出力できます。

② 設備シンボルを一括で取り込み、オリジナルのシンボルライブラリを作成する方法

よく使う設備図形については、Excelファイルをインポートしてシンボルライブラリを作成することができます。これにより、今後の作図作業を効率化できます。操作手順は以下のとおりです。

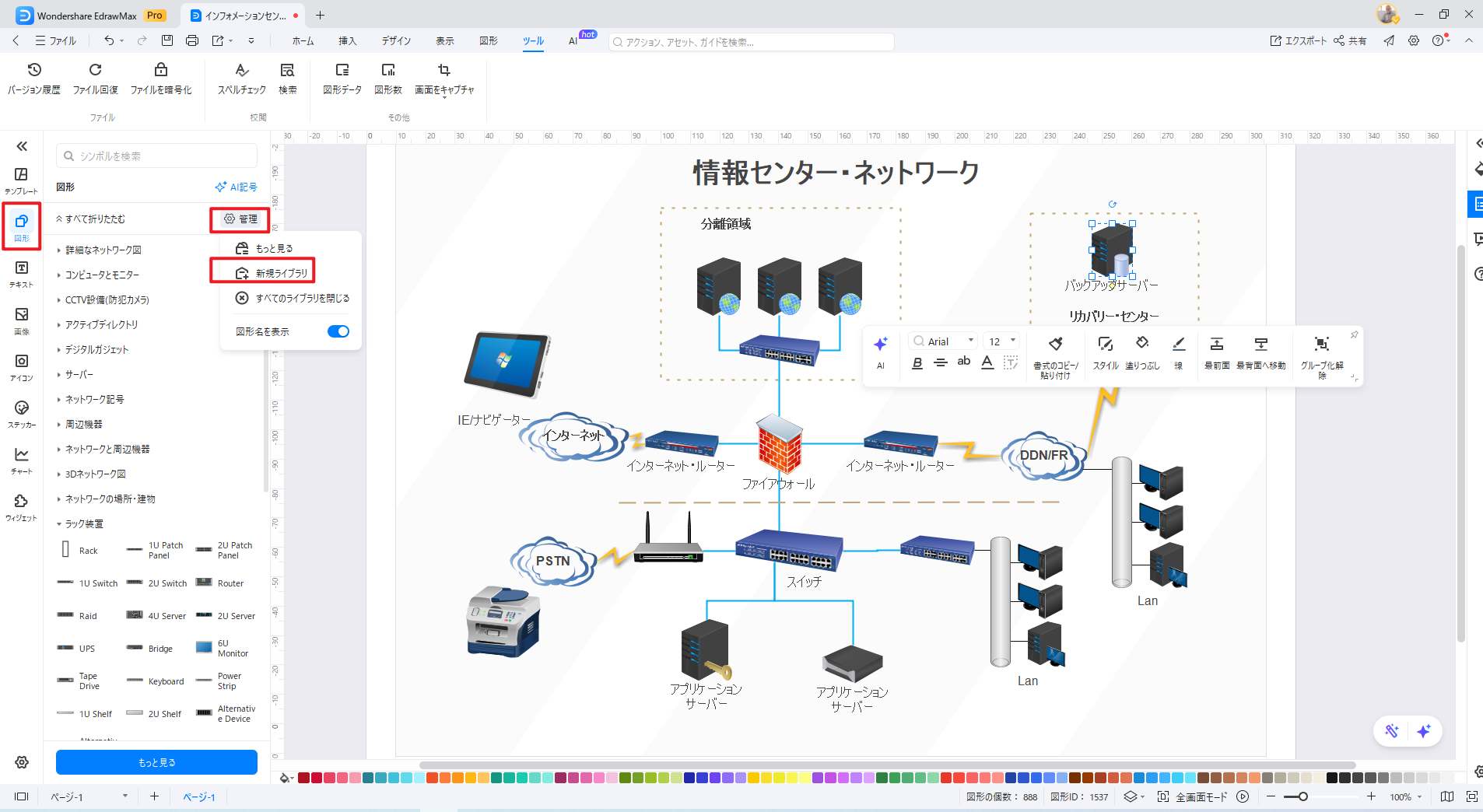

編集画面の左側メニューから【図形】→【管理】→【新規ライブラリ】を選択します。

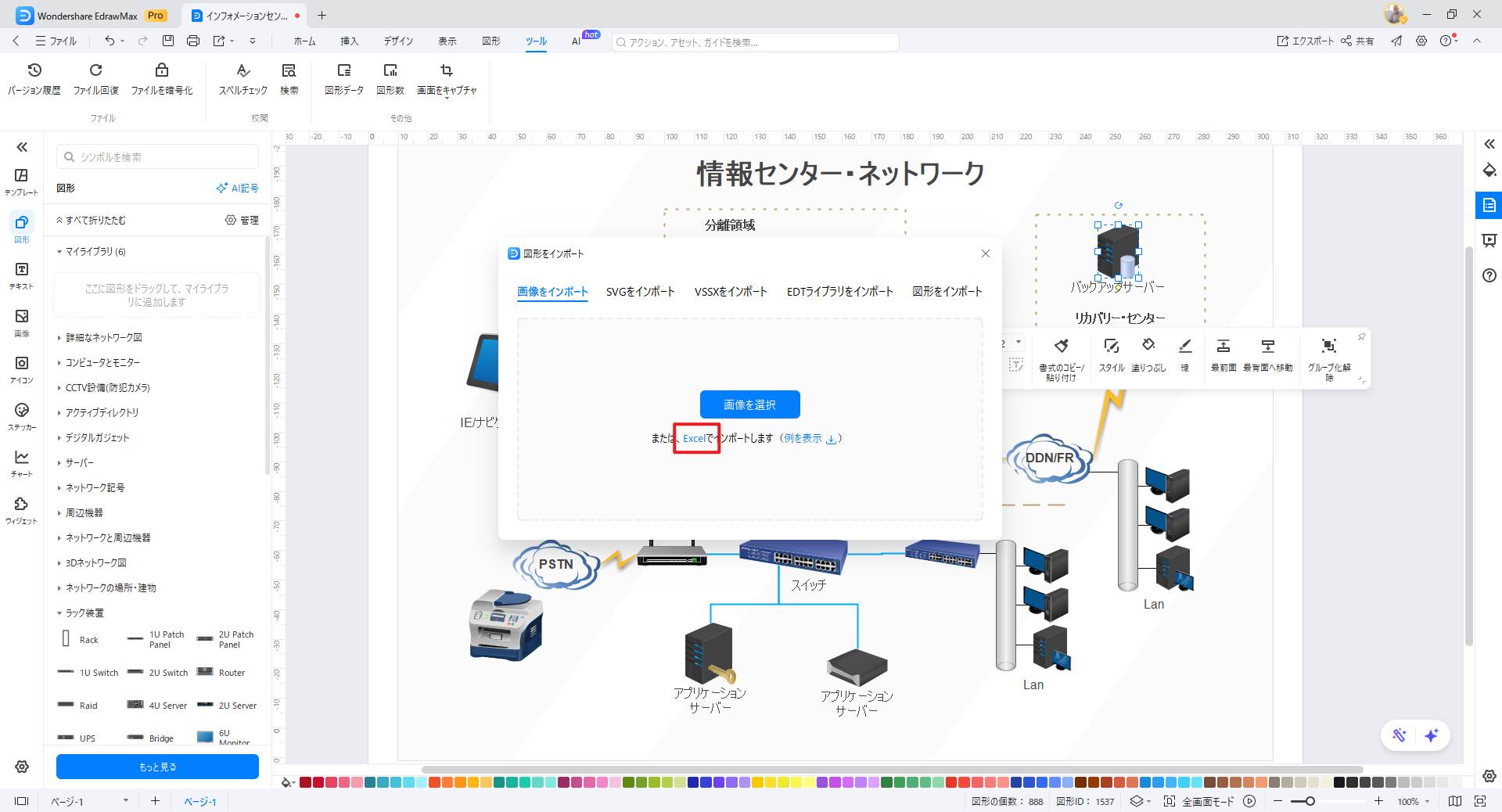

その後、右クリックするか、インポートアイコンをクリックしてExcelファイルをアップロードします。

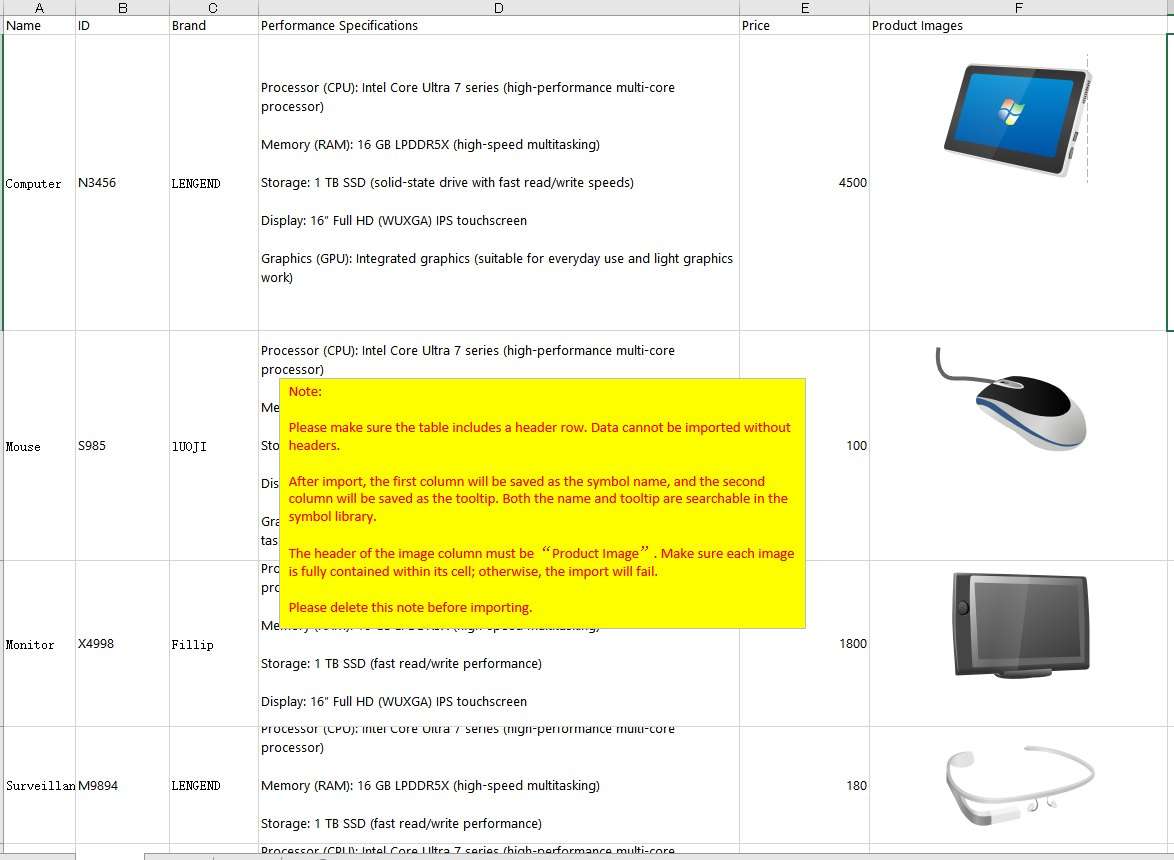

Excelファイルは、指定された形式に沿って入力してください。

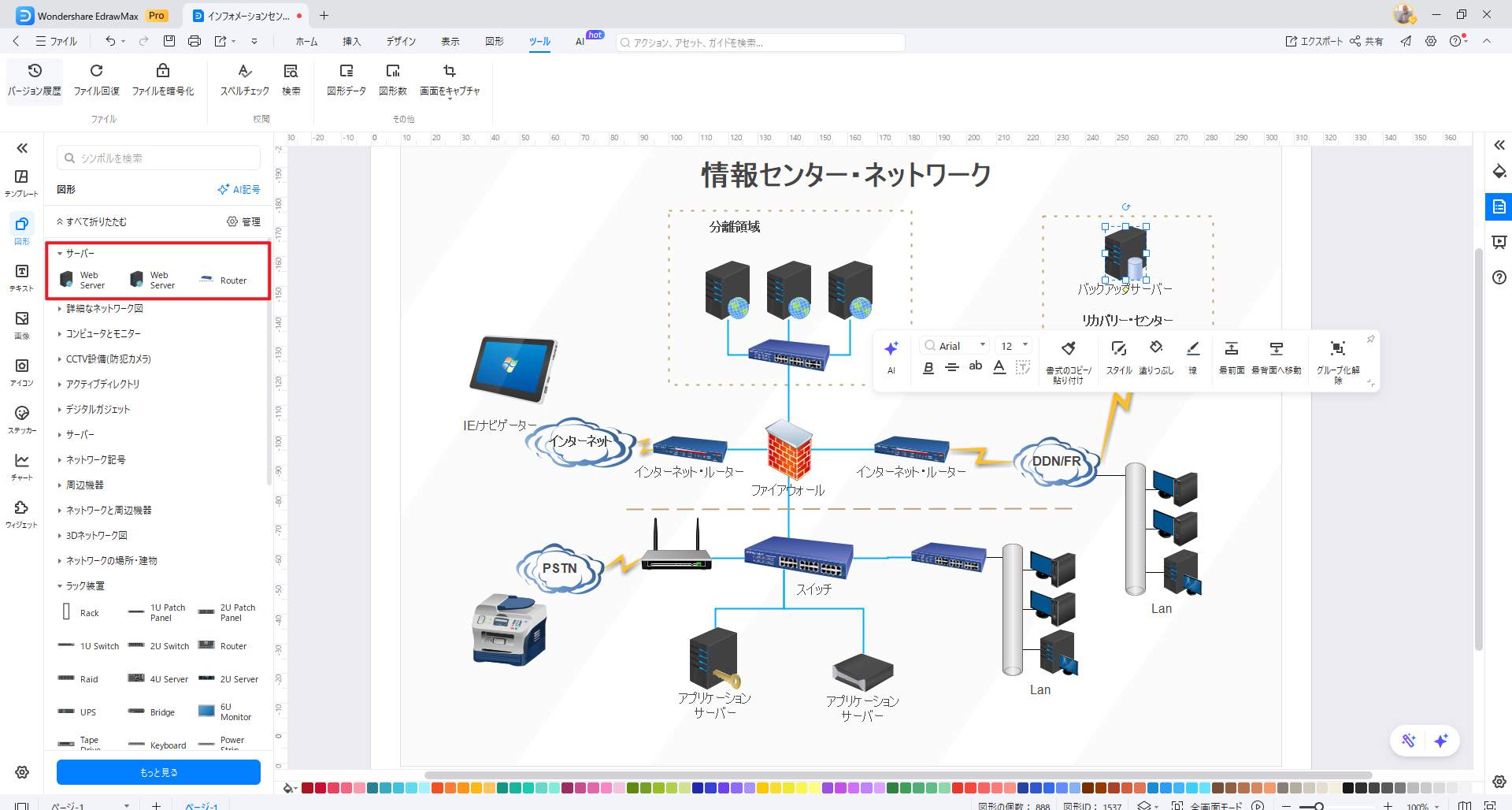

アップロードが完了すると、新しいシンボルライブラリが作成されます。

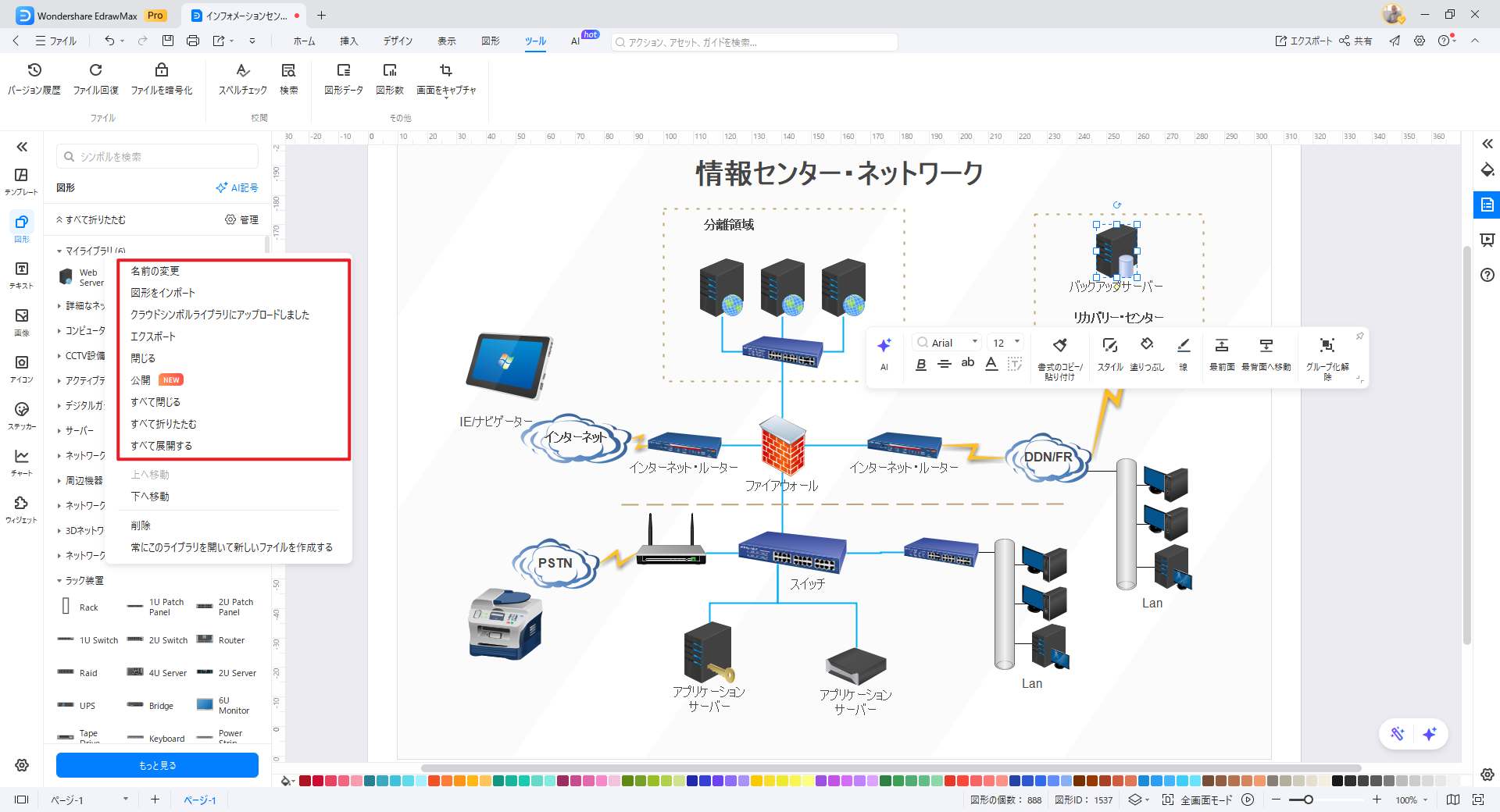

【マイライブラリ】を右クリックすると、ライブラリ名の変更など、さらに詳細な設定が可能です。
