ネットワーク図の書き方をわかりやすく解説｜初心者向け

企業のITインフラやシステム構成を理解・共有するためには、ネットワーク図の作成が欠かせません。しかし、ネットワーク図を初めて作成する方の中には「どこから書けばよいのか分からない」、「機器の配置や接続をどう表現すればよいのか迷う」と感じる方も多いでしょう。

本記事では、初心者向けにネットワーク図の基本的な書き方を解説します。さらに、ネットワーク図作成ツール EdrawMax を使用した具体的な作成手順も紹介します。ネットワーク図を分かりやすく作成するためのポイントを理解し、実務でも使える図作成スキルを身につけましょう。

1.ネットワーク図の基本的な書き方

ネットワーク図は、ITシステムの構成や機器の接続関係を視覚的に表現する図です。システムの理解やトラブル対応、構成管理などさまざまな場面で活用されます。ここでは、ネットワーク図を作成する基本的な手順を解説します。

作成前に整理すべき情報

ネットワーク図を作成する前に、まず以下の情報を整理しておくことが重要です。

• 接続されている機器（PC、サーバー、ルーター、スイッチなど）
• IPアドレスやネットワークセグメント
• 機器同士の接続関係
• 使用しているネットワーク機器の役割

これらの情報を整理しておくことで、作成するネットワーク図が分かりやすくなります。

基本的な作成手順

ネットワーク図は、次の手順で作成するのが一般的です。

STEP1.構成する機器を整理する

まず、ネットワークに接続されている機器を洗い出します。例えば、社内ネットワークの場合は以下のような機器があります。

• PC
• サーバー
• ルーター
• スイッチ
• ファイアウォール

これらの機器を整理することで、ネットワーク全体の構成を把握できます。

STEP2.機器の役割を確認する

次に、それぞれの機器がどのような役割を持っているのかを整理します。例えば、ルーターはネットワーク同士を接続する役割を持ち、スイッチは同一ネットワーク内の機器を接続する役割を持ちます。各機器の役割を理解することで、ネットワーク図の構成をより正確に表現できます。

STEP3.接続関係を図にする

整理した情報をもとに、機器の接続関係を図として表現します。通常は、上位のネットワークから順に配置していきます。

例

インターネット

↓

ルーター

↓

スイッチ

↓

PC / サーバー

このように階層構造で配置すると、ネットワークの流れが理解しやすくなります。

EdrawMaxを使ったネットワーク図作成

ネットワーク図を作成する際には、専用ツールを利用すると効率的です。中でもEdrawMaxは、テンプレートやネットワーク機器のアイコンが豊富に用意されているため、初心者でも簡単にネットワーク図を作成できます。ドラッグ＆ドロップで図を作成することが可能です。また、接続線を自動で調整できるため、初心者でも見やすいネットワーク図を作ることができます。

EdrawMaxを使ったネットワーク図作成では、以下の手順で進めます。

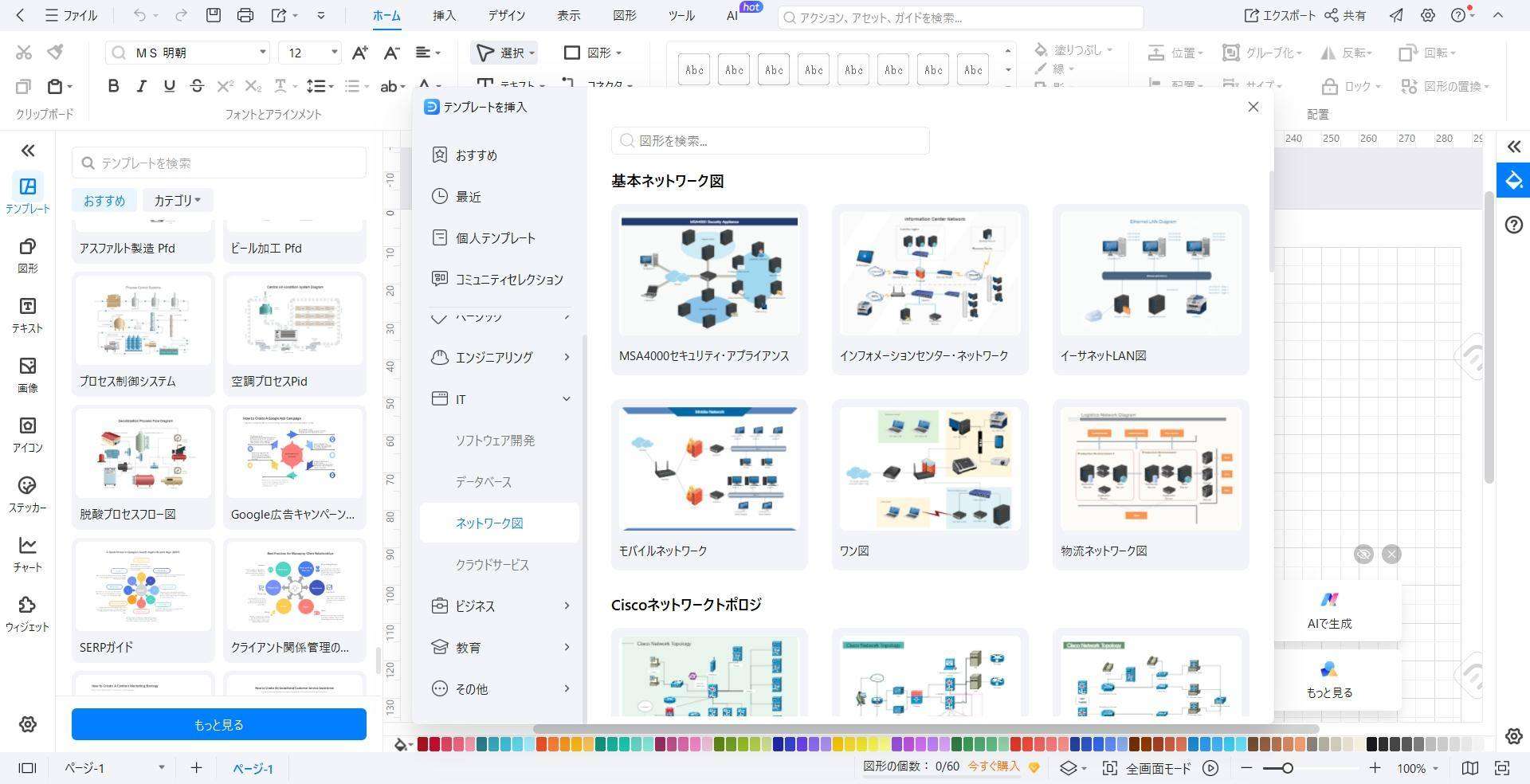

STEP1：新しい図面を作成する

EdrawMaxを起動し、ネットワーク図のテンプレートを選択します。

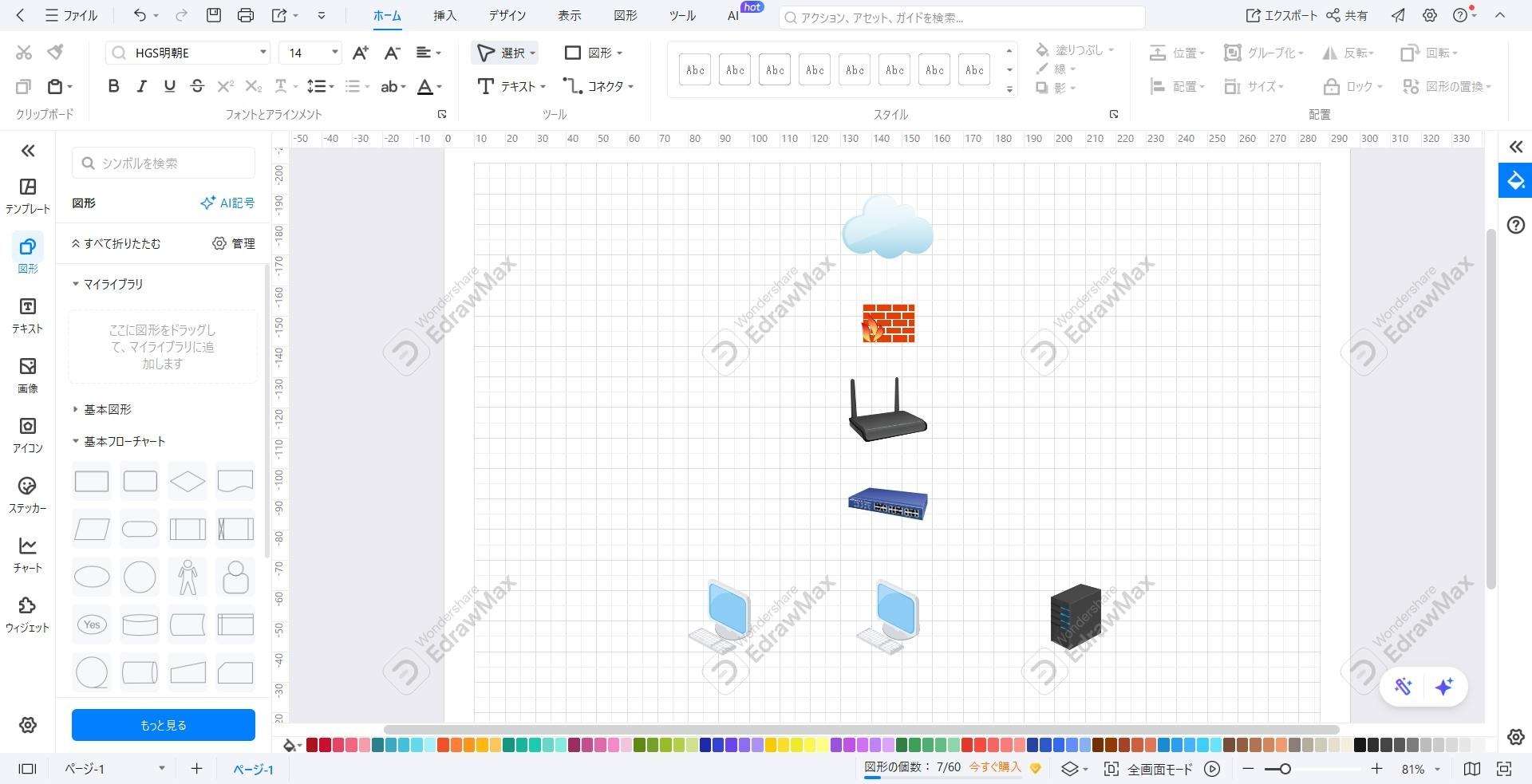

STEP2：ネットワーク機器を配置する

ルーターやスイッチ、PCなどのアイコンをドラッグ＆ドロップで配置します。

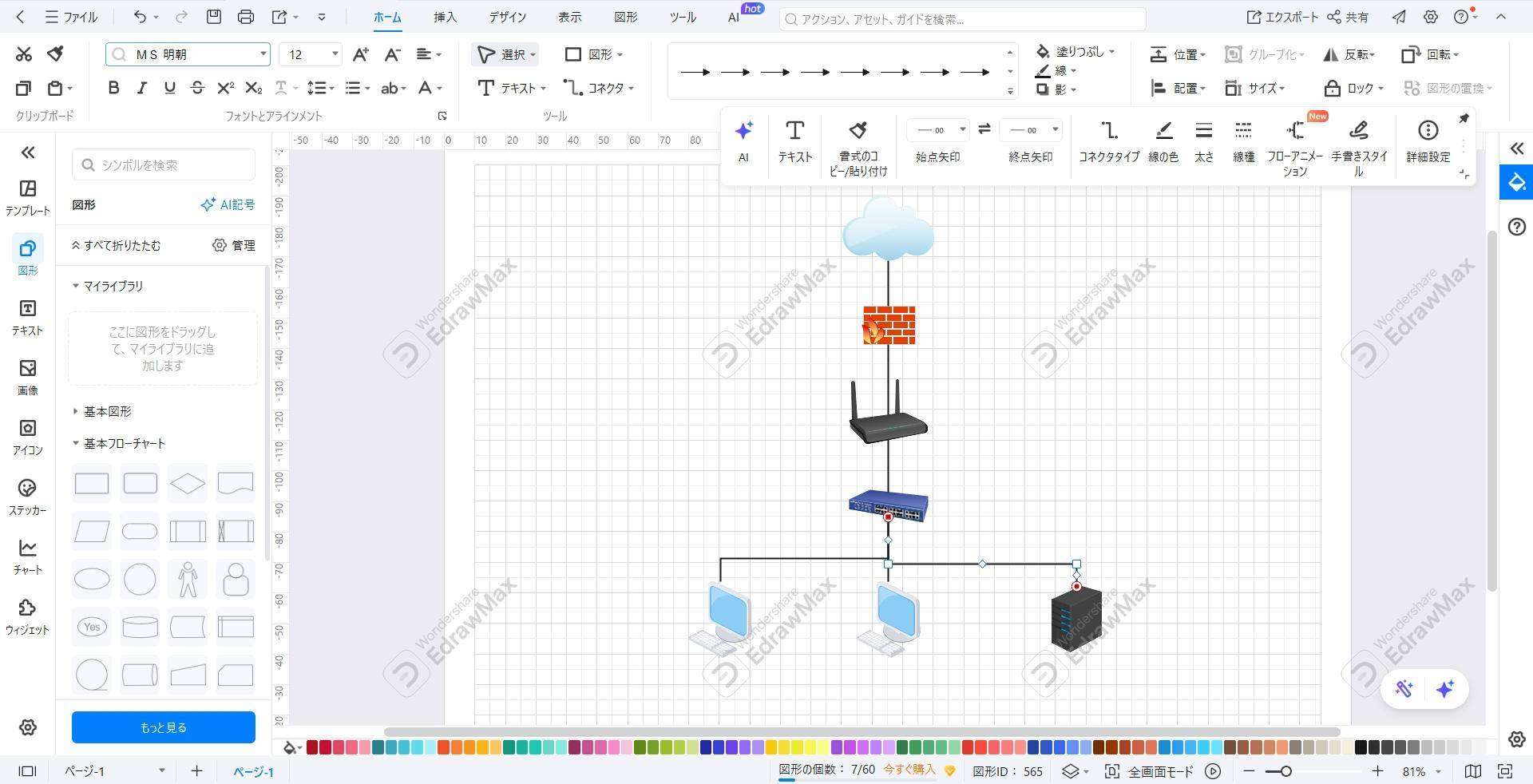

STEP3：接続線を引く

機器同士を接続線でつなぎ、ネットワークの構造を表現します。

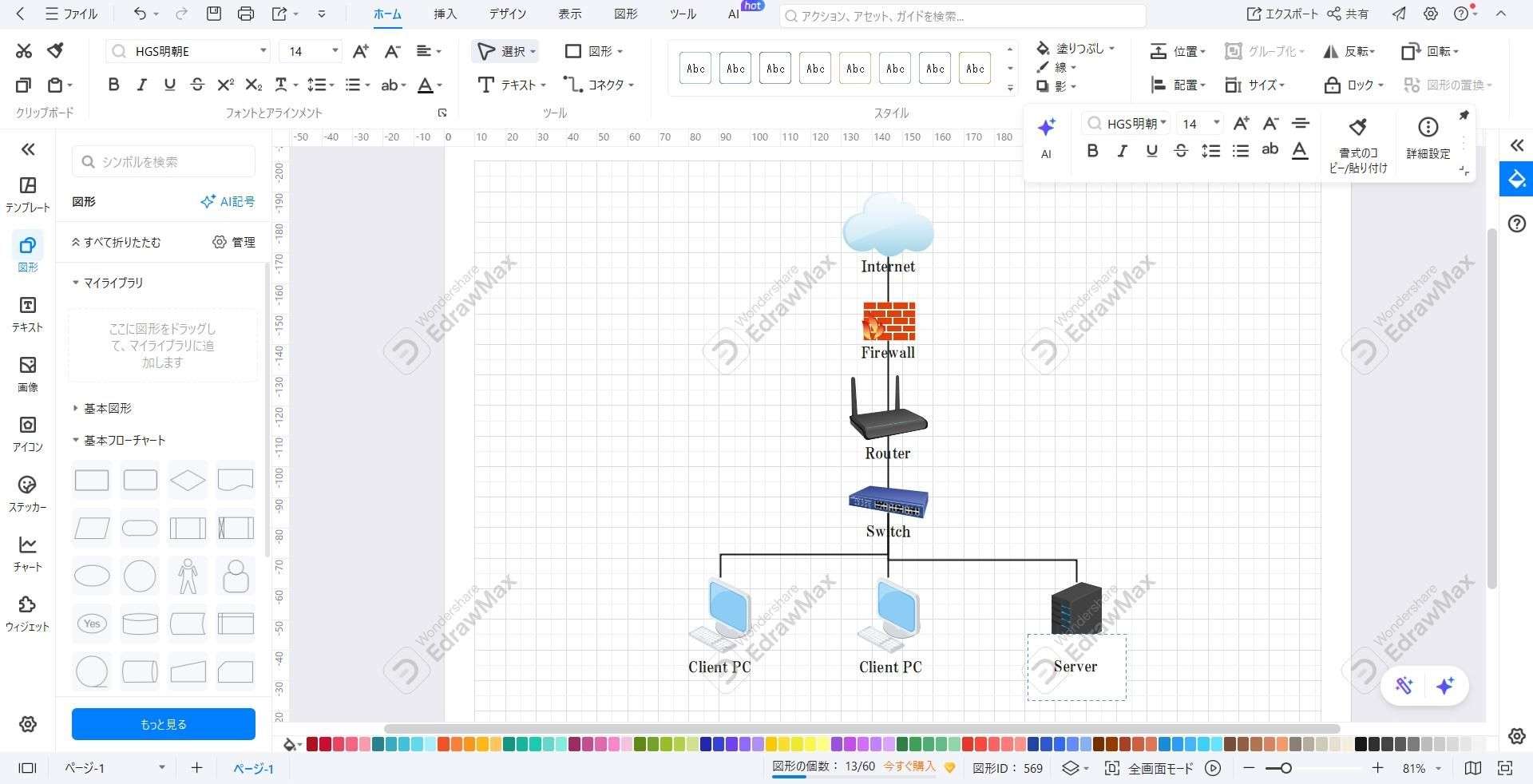

STEP4：ラベルや説明を追加する

機器名やネットワーク名を追加し、図を分かりやすくします。

以下は、ネットワーク図の基本的な構成例です。

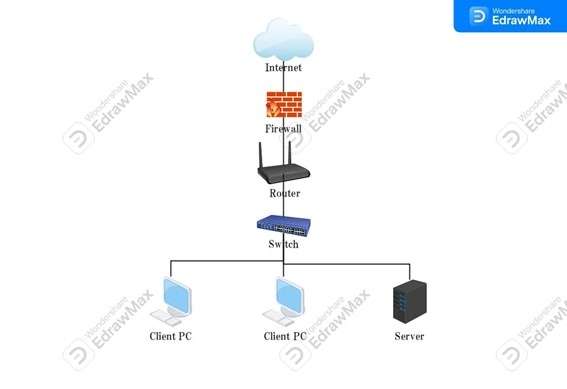

図1 ネットワーク図の基本構成例

このように、インターネットからルーター、スイッチ、PCやサーバーへと階層的に配置すると、ネットワークの構造を分かりやすく表現できます。

配置の原則とよく使われる記号

ネットワーク図では、機器の配置方法や記号の使い方を統一することで、図の分かりやすさが大きく向上します。

一般的には、インターネットや外部ネットワークを上部に配置し、そこからルーター、ファイアウォール、スイッチ、PCやサーバーへと順番に接続する形で配置します。

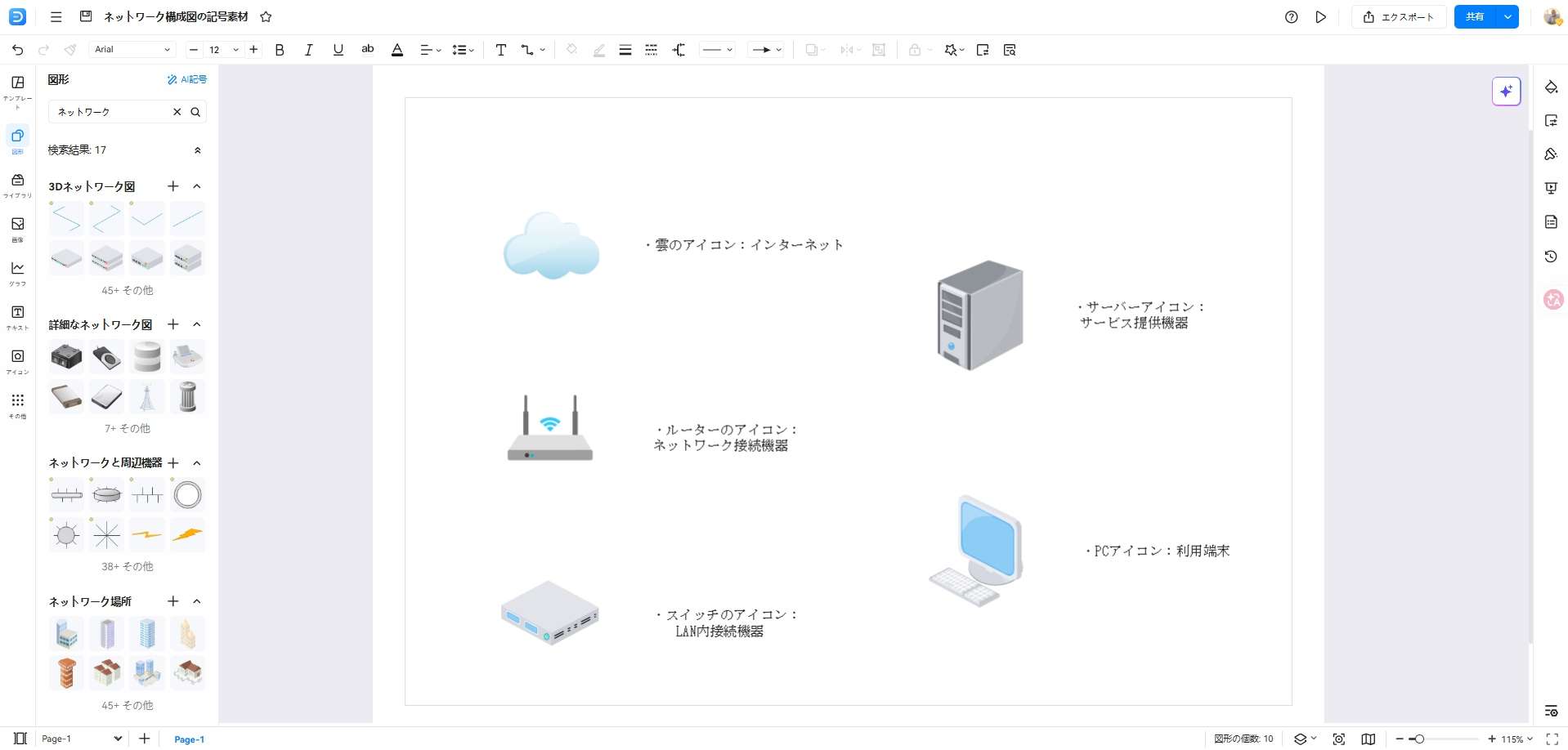

また、ネットワーク図では以下のような記号がよく使用されます。

• 雲のアイコン：インターネット
• ルーターのアイコン：ネットワーク接続機器
• スイッチのアイコン：LAN内接続機器
• サーバーアイコン：サービス提供機器
• PCアイコン：利用端末

注意点・よくある間違い

ネットワーク図を作成する際には、いくつかの注意点があります。

特に初心者がよくしてしまうのが、情報を詰め込みすぎて図が複雑になることです。機器や接続情報を過剰に記載すると、図全体が見づらくなり、かえって理解しにくくなってしまいます。

また、機器の配置がバラバラになってしまうと、ネットワークの流れが分かりにくくなります。そのため、インターネット → ルーター → スイッチ → 端末というようにネットワークの階層を意識して配置することが重要です。

必要な情報だけを整理して記載することが、分かりやすいネットワーク図を作成するポイントです。

2.ネットワーク構成図の種類

ネットワーク構成図には、大きく分けて2つの記載方法があります。

図2 物理ネットワーク構成図と論理ネットワーク構成図

2.1 物理ネットワーク構成図

物理ネットワーク構成図は、実際の機器の接続関係を表した図です。ケーブルの接続や機器の配置など、物理的な構成を把握することができます。例えば、以下のような構成が該当します。

• PC
• スイッチ
• ルーター
• サーバー

これらの機器がどのように接続されているかを図で表します。

2.2 論理ネットワーク構成図

論理ネットワーク構成図は、ネットワークの構造や通信の流れを示す図です。IPアドレスやVLAN、ネットワークセグメントなどを中心に表現します。論理構成図は、ネットワーク設計やトラブルシューティングの際に役立ちます。

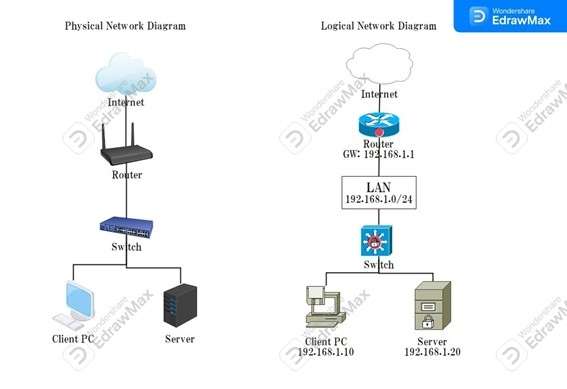

以下は、物理ネットワーク構成図と論理ネットワーク構成図の例です。

このように、論理ネットワーク構成図ではWANやLANなどネットワークの構造を表し、物理ネットワーク構成図ではルーターやスイッチなど実際の機器の接続関係を表現できます。

2.3 ネットワークトポロジーの種類

ネットワークの接続方式は「トポロジー」と呼ばれ、主に次の5種類があります。

• Star Topology:中央のスイッチに各機器を接続する方式
• Bus Topology:一本の通信ラインに機器を接続する方式
• Ring Topology:機器をリング状に接続する方式
• Mesh Topology:すべての機器を相互接続する方式
• Tree Topology:階層構造でネットワークを構築する方式

以下は、代表的なネットワークトポロジーの例です。

このように、ネットワークの接続方法にはバス型、リング型、スター型などがあり、それぞれ異なる構成でネットワークを形成します。

3 ネットワーク構成図作成ツール

ネットワーク図を作成する際には、専用ツールを使用すると効率的です。中でも EdrawMax は初心者でも使いやすいネットワーク図作成ツールとして知られています。

EdrawMaxの特徴として、以下のような機能があります。

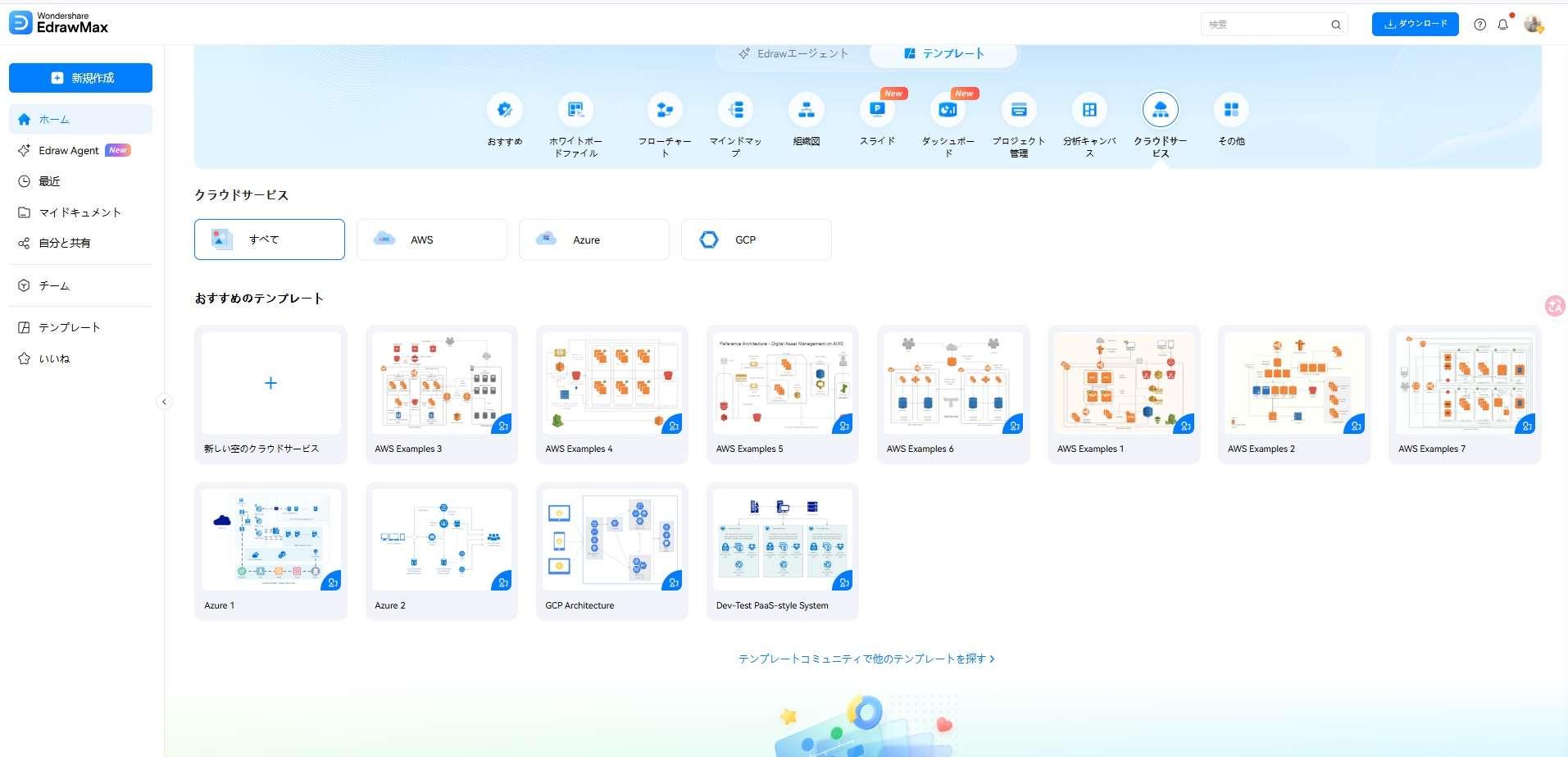

豊富なテンプレート

ネットワーク図のテンプレートが多数用意されており、初心者でも簡単に図を作成できます。

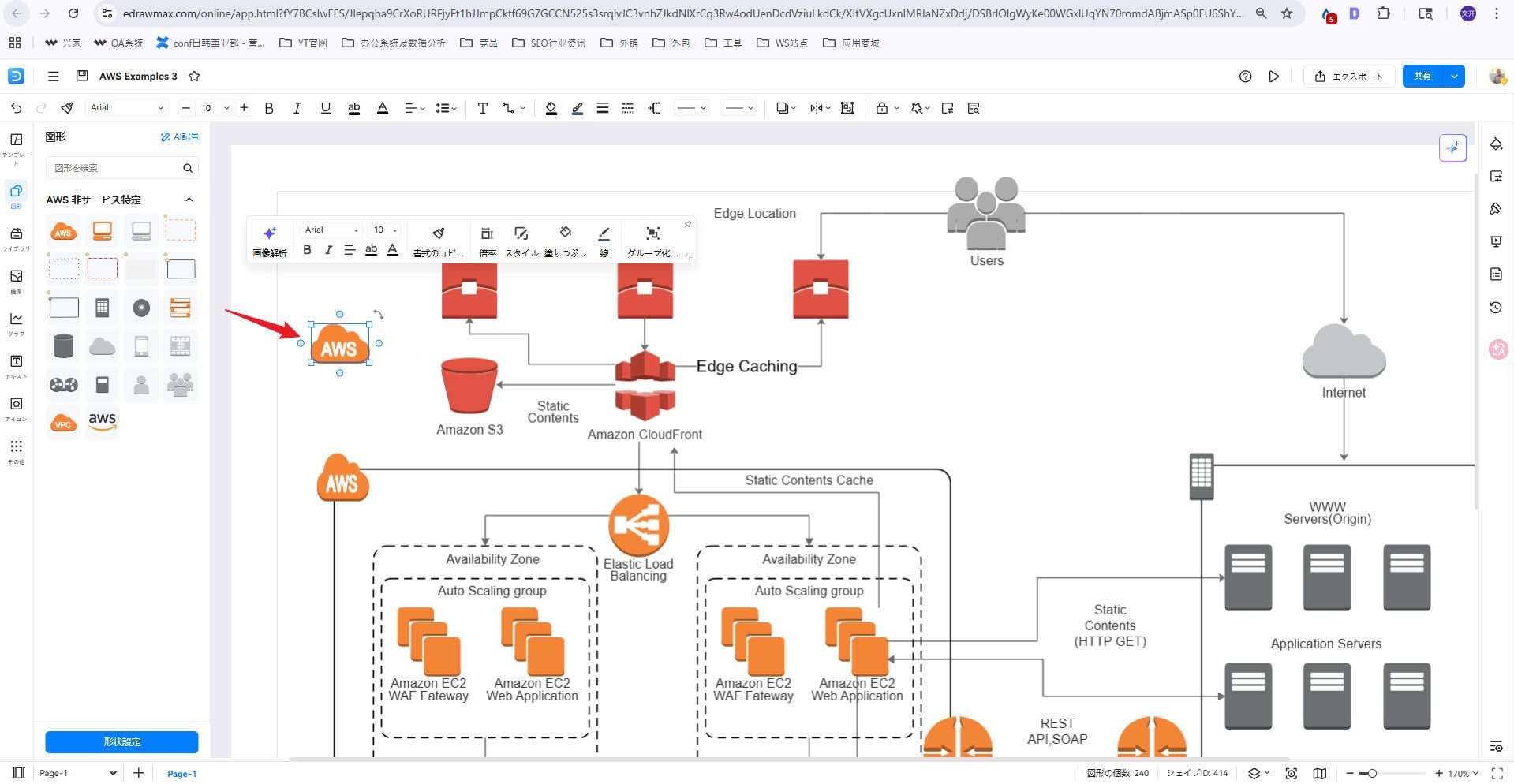

アイコン素材が充実

ルーター、サーバー、PCなどのネットワーク機器のアイコンが豊富に用意されています。これらの素材を利用することで、専門的なネットワーク図を簡単に作成できます。

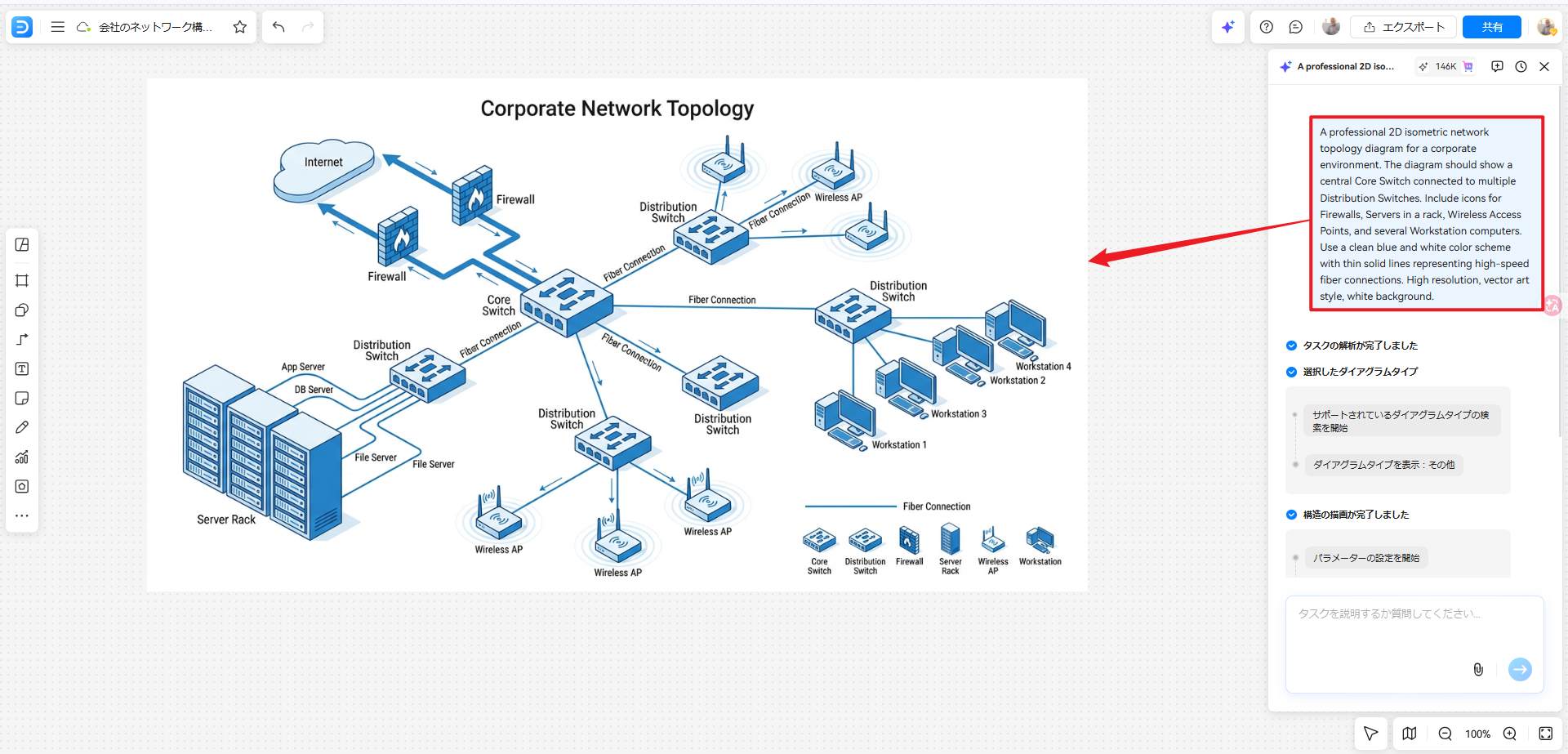

AI図作成機能

EdrawMaxにはAIを活用した図作成機能もあり、簡単な指示を入力するだけで図の作成をサポートしてくれます。

これらの機能を活用することで、ネットワーク構成図を効率よく作成することが可能になります。

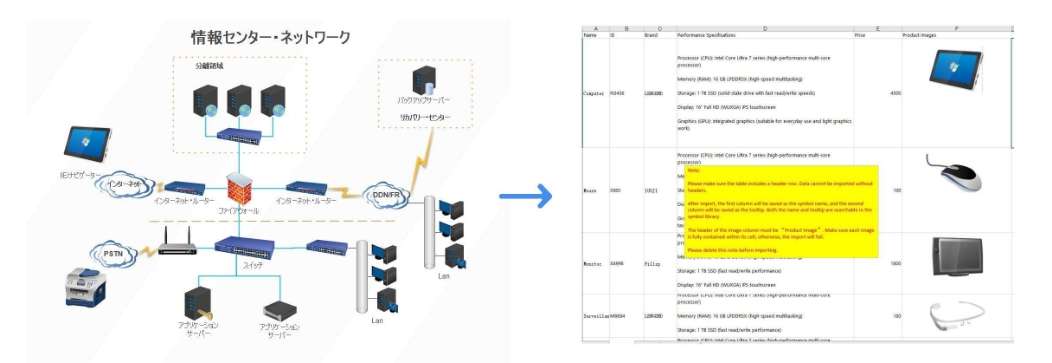

図面のデータアセット入出力機能

図面内の設備情報を管理したい場合、たとえば各設備の属性情報をまとめて出力したい場面では、この新機能が非常に便利です。

具体的な操作方法は「図面のデータアセット入出力機能」をご参考ください。

4.ネットワーク図作成チェックリスト

ネットワーク図を作成する際には、次のポイントを確認しておくと分かりやすい図になります。

機器の役割を明確にする

各機器の役割が分かるように、名称やラベルを記載しましょう。例えば、ルーターやサーバーの役割を明確にしておくことで、図を見た人が構成を理解しやすくなります。

接続関係を整理する

機器同士の接続関係が分かりやすいように、線の配置を整理します。配線が複雑になりすぎないように配置を工夫することが大切です。

命名ルールを統一する

サーバー名や機器名は統一したルールで記載すると、後から見たときに理解しやすくなります。例えば、拠点名や用途を含めた名前を付けると管理がしやすくなります。

図をシンプルにする

情報を詰め込みすぎると図が見づらくなります。必要な情報だけを整理して記載することで、読みやすいネットワーク図になります。
