タンパク質の構造とは？機能とともに図解

この記事では、タンパク質の構造について紹介、図解を作成する方法をご紹介します。

1．タンパク質の4つの構造とは？

クリックすると、拡大表示することが可能です

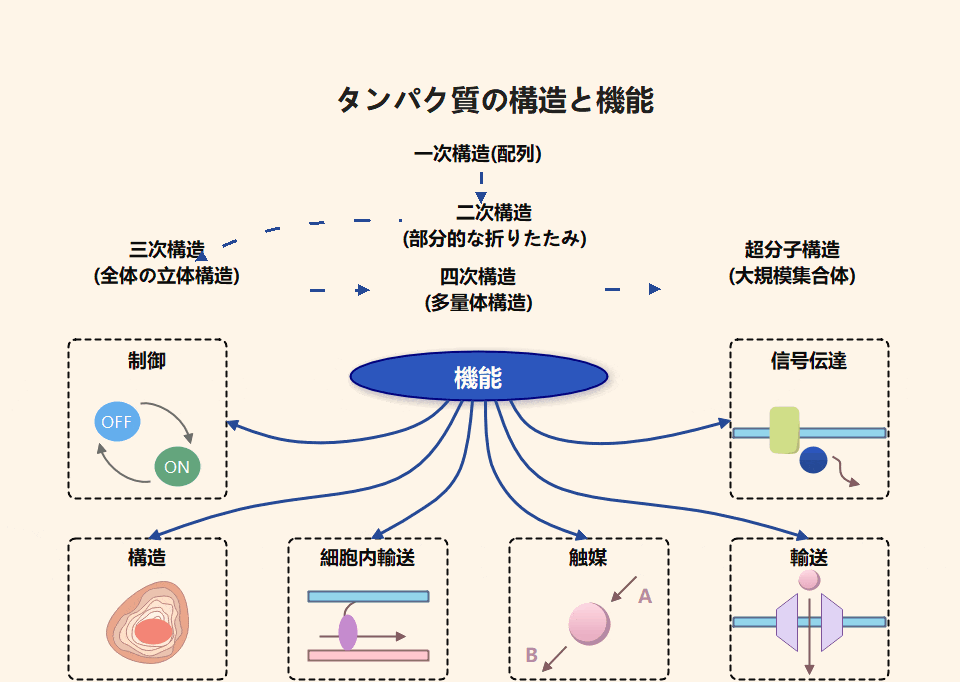

タンパク質　構造

タンパク質は4つの構造レベルに分類され、レベルが上がるほど複雑になります。アミノ酸のシンプルな鎖が折りたたまれて、生体機能を持つ分子となります。ここでは4つの構造について説明します：

• 一次構造： 直線状に並び、ペプチド結合でつながれたアミノ酸の鎖です。この鎖には、正しい折りたたみのための情報も含まれています。
• 二次構造： 鎖が規則的に折りたたまれて、パターンを形成します。例えば、αヘリックスやβシートは水素結合によって安定します。
• 三次構造： タンパク質の鎖1本が立体的（三次元）に折りたたまれた構造です。
• 四次構造： 複数の折りたたまれた鎖が集まり、1つの複合構造を作ります。

構造と機能の関係性

タンパク質は各構造レベルで、その機能が決まります。一次構造はアミノ酸同士の関わり方によって、タンパク質の折りたたみ方が決まります。こうした相互作用が、二次構造や三次構造の形成に影響します。また、三次元構造もこうした相互作用によって決まります。

タンパク質の最終的な形は、結合部位や活性部位、相互作用面を形成します。これにより、触媒や運搬など特定の機能を持てるようになります。わずかな構造変化でもタンパク質の効率が下がることがあります。

誤った折りたたみが起こると、タンパク質は部分的または完全に機能を失うことがあります。そのため、「構造-機能の関係性」は正常なタンパク質の働きを説明する上で非常に重要です。

一次構造と二次構造

高次構造は、一次構造と二次構造の基礎の上に成り立っています。このポイントで、構造図は直線的な配列やシンプルな折りたたみパターンに注目します。

アミノ酸配列

アミノ酸がペプチド結合で並んだ独自の順番が一次構造です。遺伝情報によって、タンパク質ごとの並びが正確に決まります。アミノ酸が1つ変わるだけでもタンパク質の性質が変化することがあります。この鎖には「どのように折りたたまれて機能するか」という情報も含まれています。

一次構造の図では、よく以下のように描かれます：

• 途切れなく連なるアミノ酸の鎖
• アミノ酸名や略記号
• N末端からC末端への向き

こうした図によって、シンプルな配列がどのようにして複雑な仕組みに発展していくのか学生もイメージしやすくなります。

αヘリックスとβシート

二次構造は、水素結合によってアミノ酸鎖が折れ曲がり、構造を作ります。代表的なものは以下の2つです：

• αヘリックス： らせん状コイル
• βシート： ジグザグ状に折りたたまれたシート

二次構造図は一般的に、リボンや矢印で形を描きます。この段階で、規則的な折りたたみのパターンがタンパク質の安定性や形にどう貢献しているか分かります。

タンパク質構造の模式図を作成する方法

タンパク質構造図は、正確さ・わかりやすさ・論理性が大切です。EdrawMaxは、誰でも手軽に使えるダイアグラム作成ツールです。生物学や生化学向けの素材がそろっていて、組み込みのテンプレートやアイコンを活用することで、タンパク質構造を見やすくビジュアル化できます。

生化学テンプレートの選択

EdrawMaxには、生化学に特化したテンプレートが多数用意されています。どれもすぐ使える便利なスタート地点です。

• テンプレートには、タンパク質鎖やαヘリックス、βシート、アミノ酸用の標準記号が含まれています。
• レイアウトは科学のルールに沿って設計されています。
• テンプレートを使うと、正確さアップ＆作図時間も大幅短縮できます。

まずは適したテンプレートを選びましょう。左側パネルの「テンプレート」ボタンをタップし、「科学・教育」から希望する生化学テンプレートを検索できます。

各構造レベルを描く方法

まず、直線状のアミノ酸鎖を描きます。シンプルな図形や名前入りアイコンでもOKです。

• N末端とC末端をしっかり表示しましょう。
• ラベルを使って、アミノ酸の配列が分かるようにします。
• 分かりやすさ重視で、レイアウトはシンプルに。

次に、構造図のそれぞれの部分にシートやヘリックスなど二次構造要素を加えます。

折りたたみパターンの描画

EdrawMaxでは、リボン型やカーブコネクタも使って、三次構造の複雑な形を描けます。

• ポリペプチド鎖が立体的に小さく折りたたまれる様子を表現しましょう。
• 折りたたみの向きを示すために、曲線や矢印を使います。
• 色分けで各構造領域を識別しましょう。

この段階では、折りたたみでタンパク質の機能的な構造がどう作れるか分かりやすくなります。

多層構造図の作成

4つすべてのレベルを1つの図で見せたいなら、多層構造図が便利です。

• 複雑度にあわせて構造を並列表示します。
• 片側には一次構造と二次構造をまとめ、
• もう片側には三次構造と四次構造を配置。
• この構成で、概念の流れと比較が直感的に分かります。

化学結合の表示を追加する

タンパク質構造は化学的な相互作用で安定するので、結合も図で分かるようにしましょう。

• ジスルフィド結合や水素結合のアイコンを追加。
• 疎水性・イオン性相互作用も識別。
• 結合のタイプは凡例で説明します。

EdrawMaxの注釈ツールを使えば、詳細もかんたんに追加可能。完成した図はレポートやプレゼン、教育ブログなどにも活用できます。

三次構造と四次構造

三次構造と四次構造は、タンパク質が本来の機能を持つ状態です。これらの段階では分子同士が関わり、特定の生体機能を発揮します。

三次元折りたたみ

三次構造とは、一本のポリペプチド鎖がすべて立体的に折りたたまれた状態です。タンパク質の安定性や活性はこの折り方に依存し、アミノ酸側鎖同士の作用で形が決まります。

• ジスルフィド結合、疎水性接触、イオン性相互作用、水素結合で維持されます
• 親水性アミノ酸は外に、疎水性アミノ酸は内部へ向かって折りたたまれます。
• タンパク質ごとにコンパクトで独特な形が現れます。
• 生命活動に欠かせない活性部位や結合ポケットもここで形成されます。

タンパク質のリガンドや基質、他タンパク質との相互作用は三次構造で決まります。酵素は正しい折りたたみで基質を並べ、効率良く反応させます。三次構造の崩れによって機能低下や消失が起こります。突然変異やpH・温度といった環境要因も折りたたみに影響します。

多サブユニット複合体

2本以上のポリペプチド鎖（サブユニット）から構成されるタンパク質は、四次構造となります。サブユニットはそれぞれ独自の三次構造を持ち、複合体全体の働きに貢献します。

• サブユニットの結合は、水素結合やイオン性相互作用などの非共有結合です。
• 一部のタンパク質は、ジスルフィド結合でサブユニット間の強度を高めます。
• サブユニット同士が協調して動き、タンパク質の安定性や機能調整も向上します。

ヘモグロビンは複数サブユニットが協力して酸素を運ぶ代表例です。四次構造の図では、各サブユニットを色分けで分かりやすく表示でき、配置や相互作用がイメージしやすくなります。

もっと無料の生物学ダイアグラムテンプレートを見る

タンパク質の並びや構造を正確＆分かりやすく表現したい研究者・教師・学生にとって、無料のタンパク質構造テンプレートはとても便利です。図作成もラクになり、生物学的なルールに沿ったレイアウトですぐ使えるようになります。EdrawMaxなら、どんな生物学ダイアグラムでも無料テンプレートを簡単に見つけられます。

まとめ

タンパク質構造を理解することは、体の中で起こる生命現象を知る上で欠かせません。構造と機能を図解で関連付けることで、タンパク質構造図は生物学の概念をもっと分かりやすくしてくれます。EdrawMaxは、こうした構造図を作るのにぴったりなツールです。
