エクセルでバブルチャートを作る方法

バブルチャートってどんな場合に利用するチャートなの？

バブルチャートの作成にお悩みのあなたへ。

この記事では、エクセルでバブルチャートを作成する方法をお伝えします。最後まで読んでいただけたら幸いです。

1．バブルチャートとは？

バブルチャートとは、異なるデータの大小を比較できるチャートです。

縦軸、横軸で表される表に円の形の図形でデータが配置されている形となります。散布図との違いは、3つの項目を比較対象とできる点です。

チャート上でのX軸、Y軸、そしてバブルの大きさで値を表します。

バブルチャートを利用する例を挙げると、スポーツ選手の年収、勤続年数、戦力を比較したい場合などがあります。

グラフ上で位置関係や大きさが分かりやすいので、他データとの比較がしやすいのがメリットです。

バブルの大きさから、グラフがごちゃごちゃしてしまうこともあるのが弱点です。

複数の項目を比較するチャートとしてはレーダーチャートもあります。

レーダーチャートは、4つ以上の項目を1つのチャートで比較することが可能です。しかしデータ同士の関係性が分かりにくいのがデメリットです。

2．エクセルでバブルチャートを作る手順

エクセルで、バブルチャートを作成する手順を記します。

順にみていきましょう。

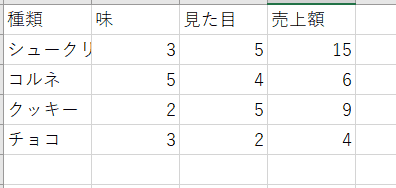

Step1 データを準備する

元になるデータを準備します。

A列に比較する対象の凡例項目を記入します。

1行目のB～D列に3種類のデータを準備して、数値を入力したら完了です。

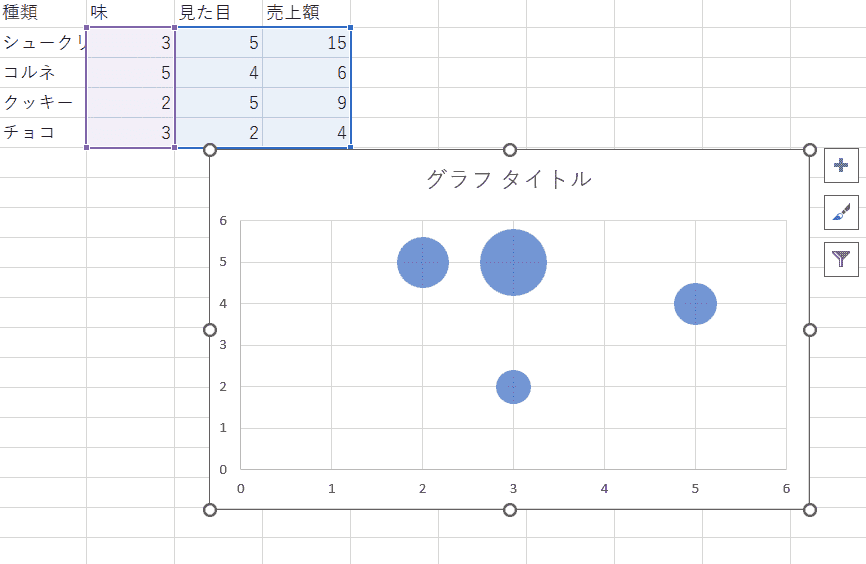

Step2 バブルチャートを挿入する

数値の記入したセルを範囲選択します。

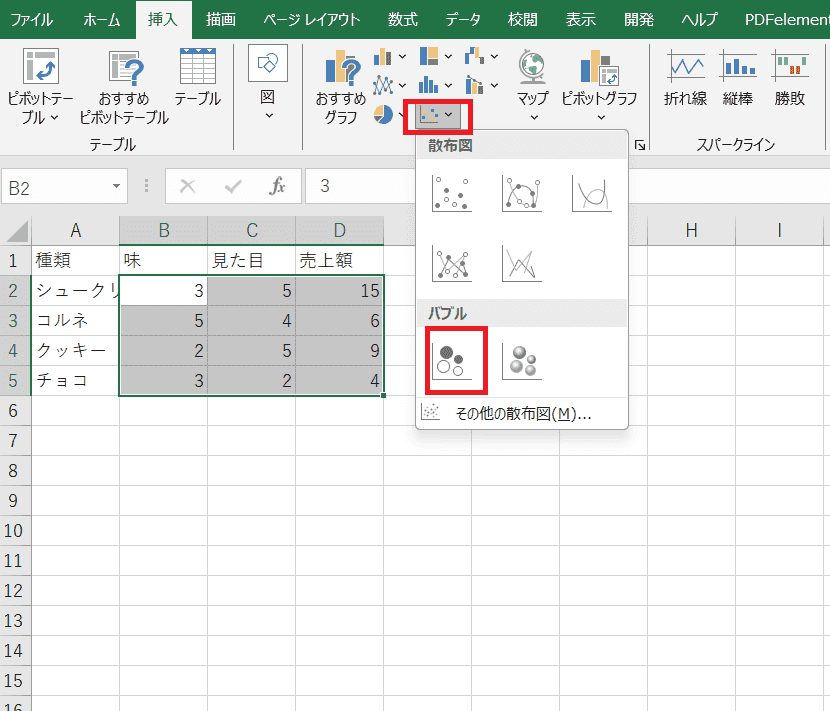

「挿入」タブより「グラフ」-「バブル」よりバブルチャートを選択します。

通常のタイプと3Dのバブルチャートのいずれかを選択したら完了です。

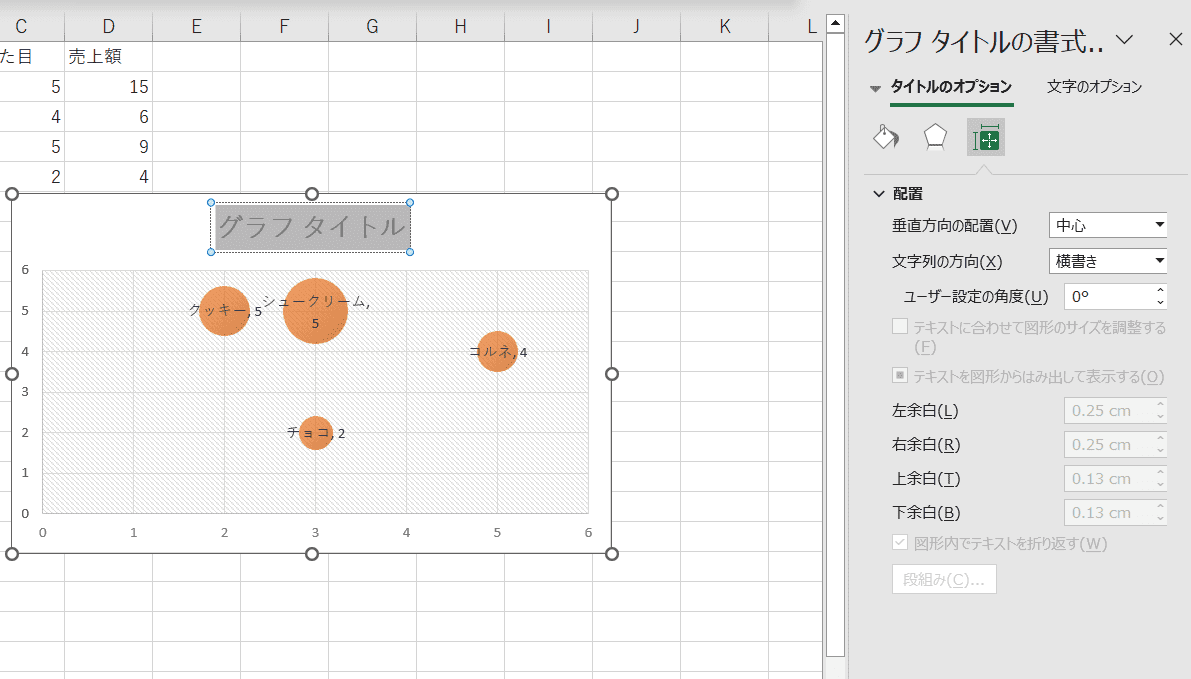

シート上にバブルチャートが表示されます。

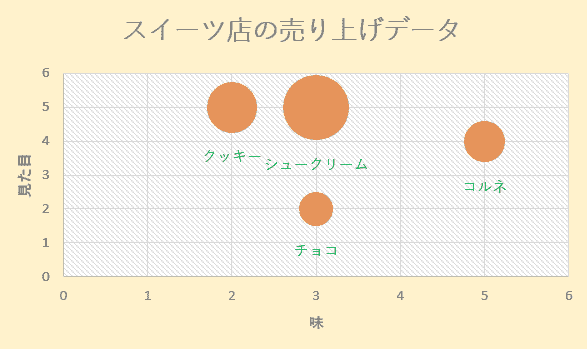

Step3 バブルチャートを編集する

作成したバブルチャートを編集します。

・タイトル

グラフタイトルをクリックして、タイトルを入力

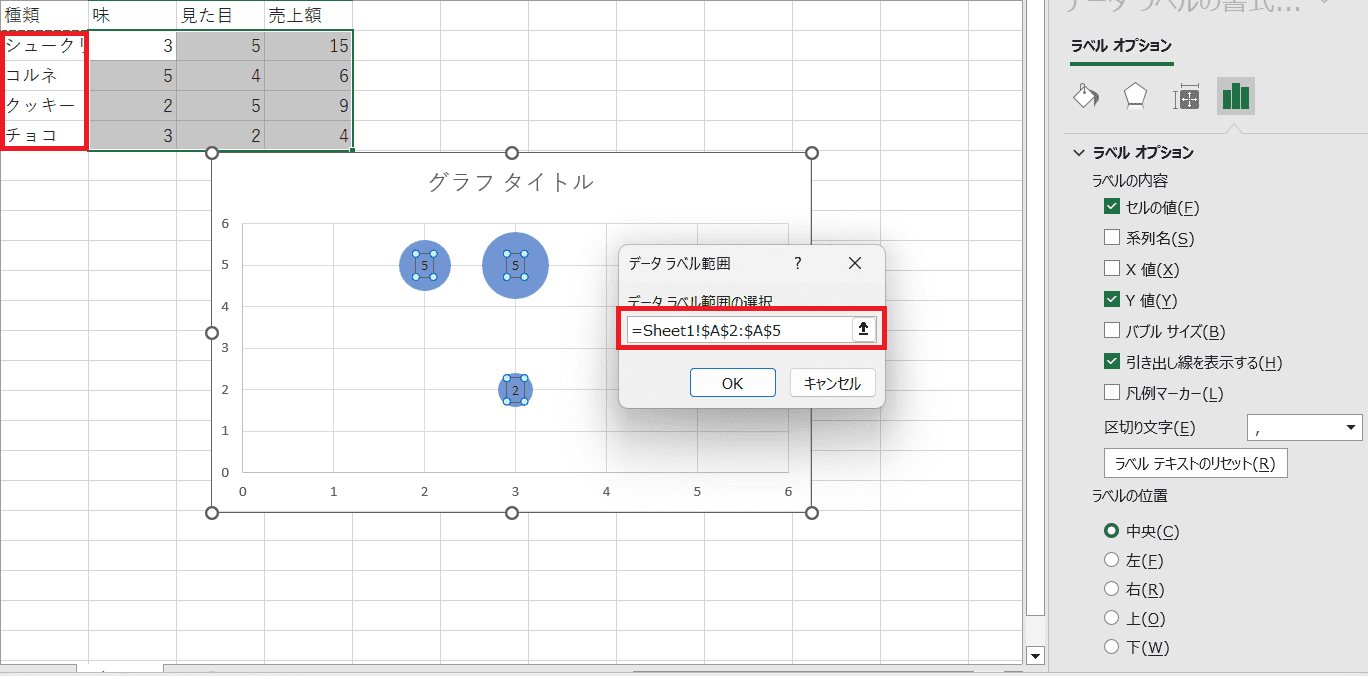

・データラベル

グラフを選択して右の＋のアイコンをクリック

グラフ要素の一覧からデータラベルにチェックをして右のメニューの「その他のオプション」をクリック

データラベルの書式設定の画面が開く

「ラベルオプション」-「セルの値」を選択

A列の凡例を選択すると、バブルチャートに凡例が表示される

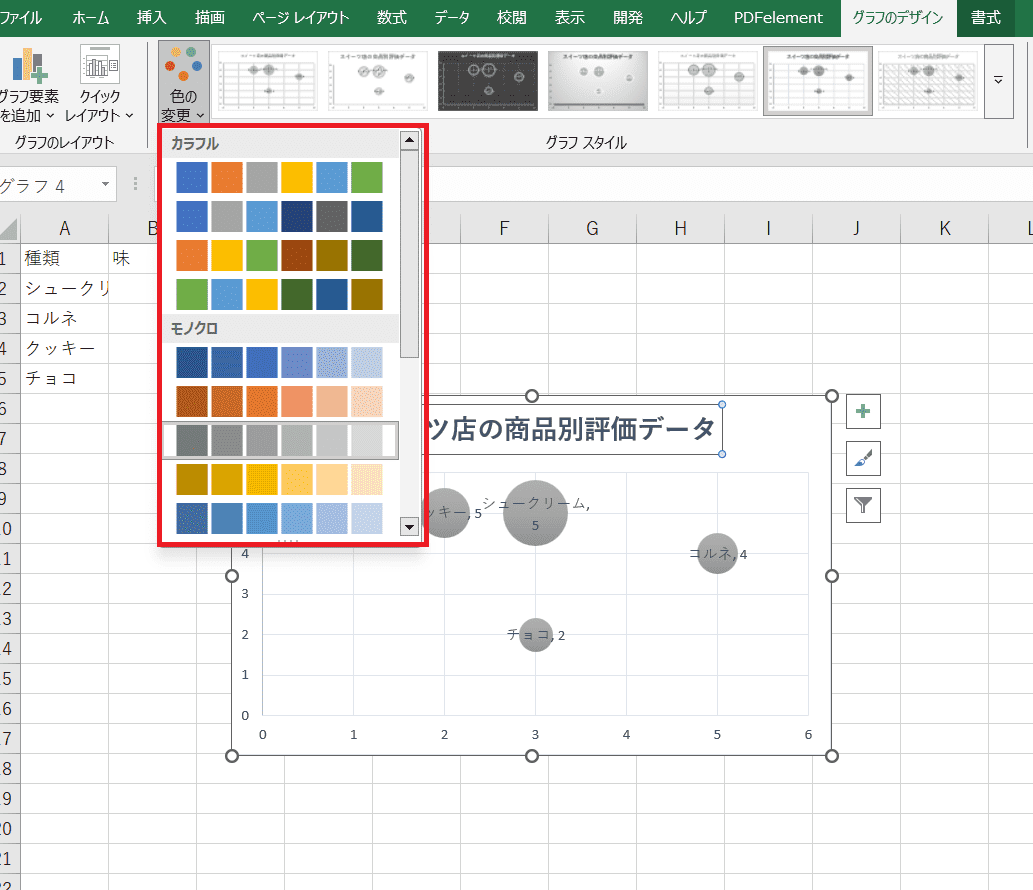

・色

グラフの描画領域を選択

「グラフのデザイン」タブより「グラフスタイル」-「色」を選択

色のテーマの一覧が表示されるので、選択する

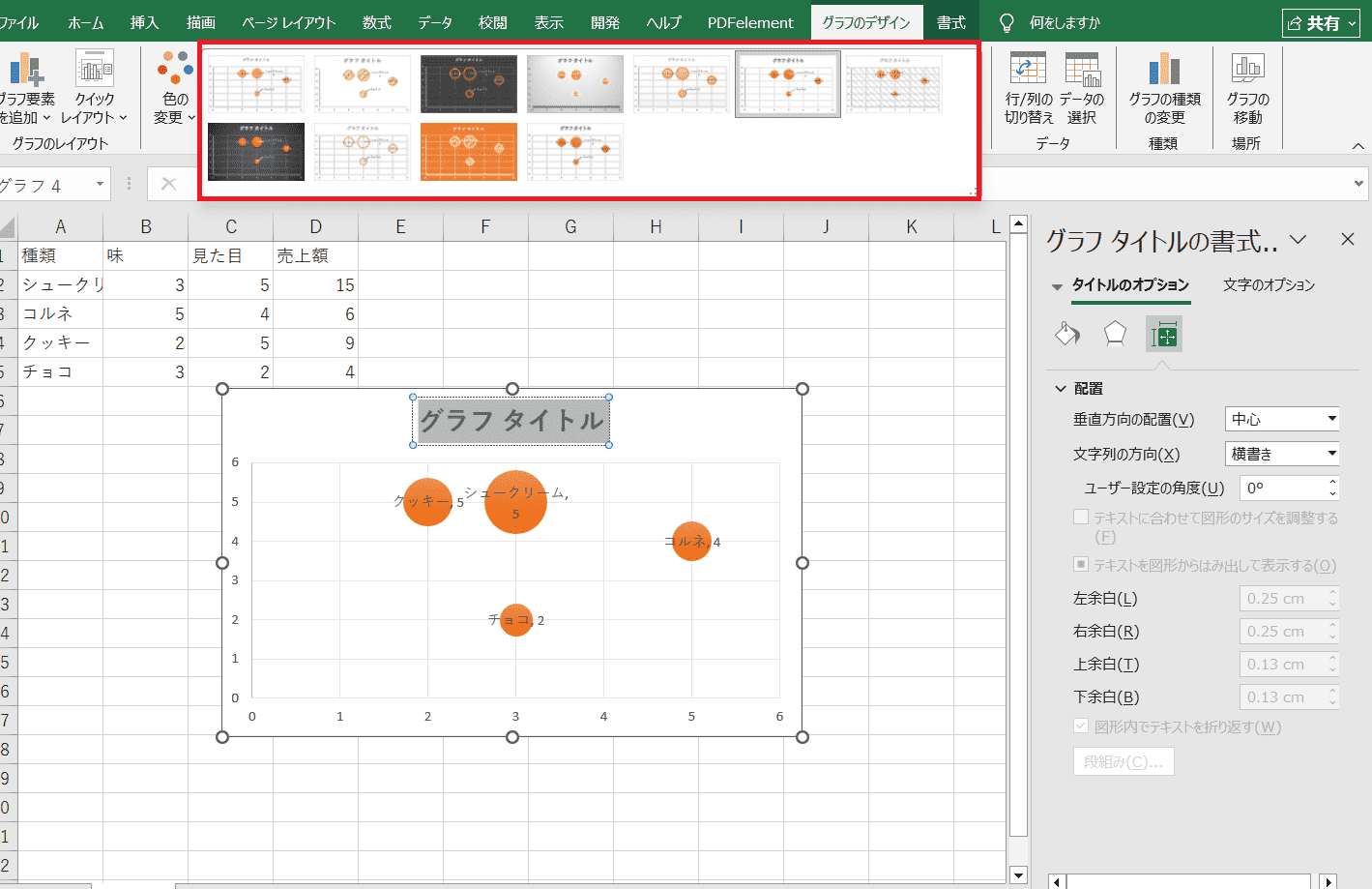

・デザイン

グラフの描画領域を選択

「グラフのデザイン」タブより「グラフスタイル」-「グラフのデザイン」を選択

デザインメニューが開かれるので、デザインを選択

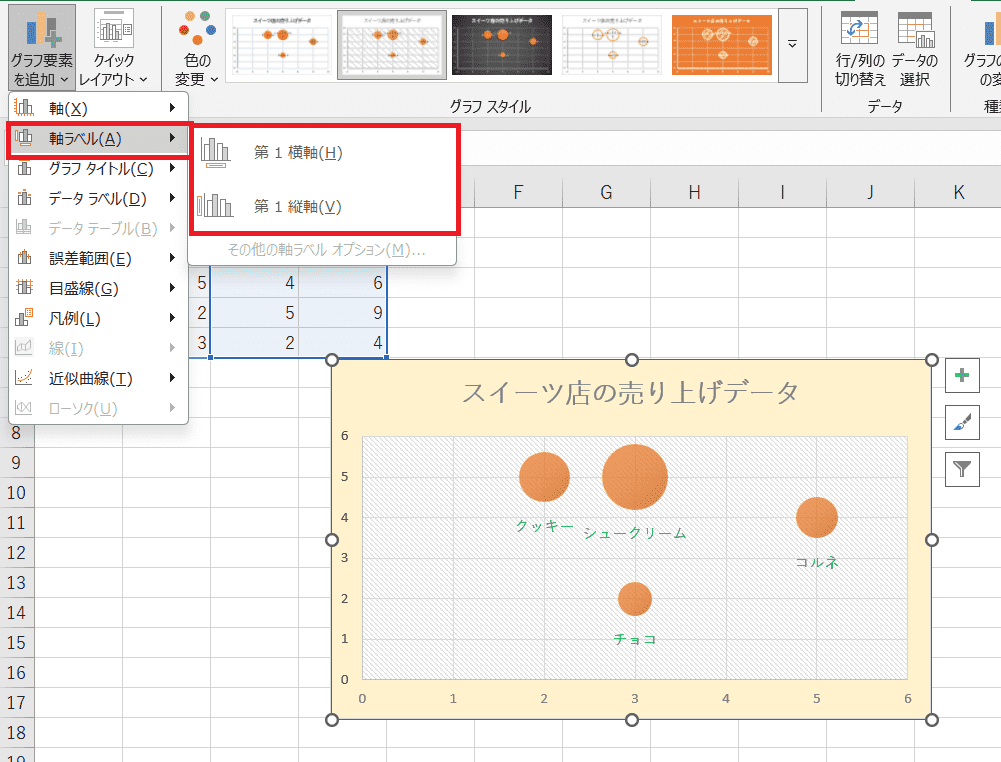

・軸ラベル

グラフの描画領域を選択して「グラフのデザイン」タブからグラフ要素を追加を選択、または右の＋アイコンをクリック

軸ラベルを選択

縦軸、横軸ともに軸ラベルが表示される

ラベルの描画領域をクリックしてラベルを記入する

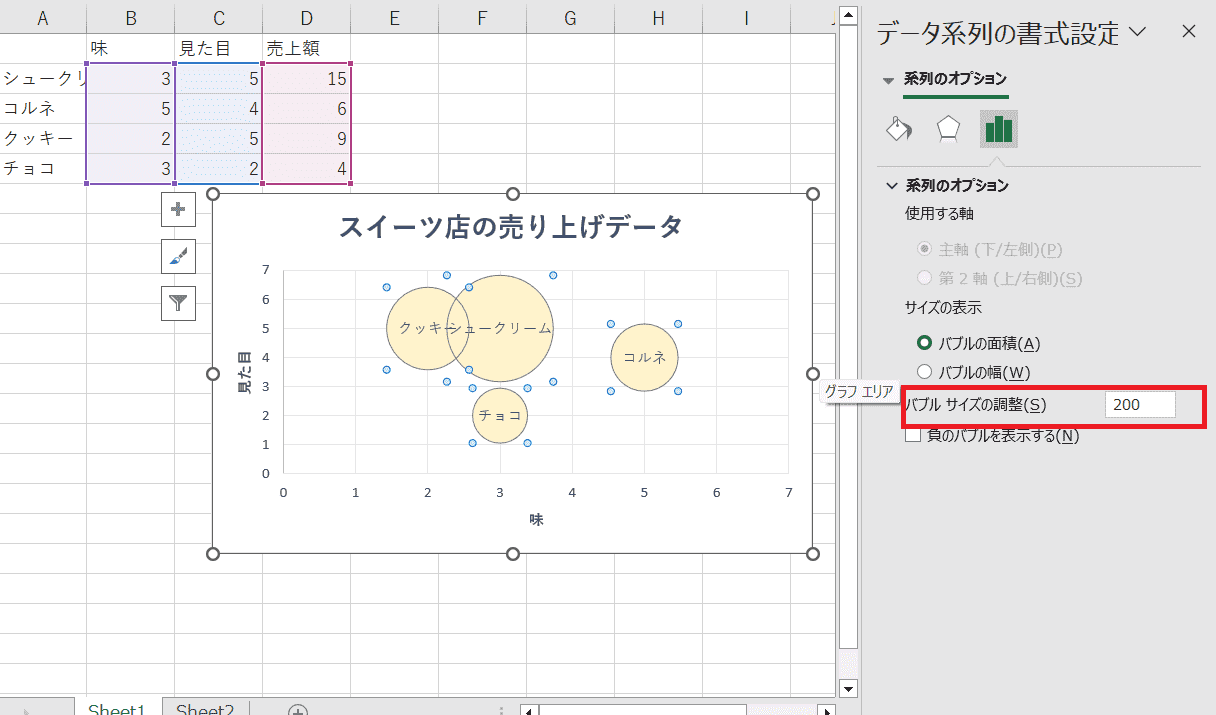

・バブルサイズの調整

バブルのサイズを比率を変えずに調整できます。

バブルのいずれかを選択して右クリック

「データ系列の書式設定」メニューを開く

「系列のオプション」-「バブルサイズの調整」の数値を変更

3．バブルチャート作成時のよくある質問と対処法

バブルチャートを作成する際のよくある質問と回答です。

例を挙げて解説していくので、参考にしていただけたら幸いです。

3.1　4象限のバブルチャートを作成するには？

バブルチャートの表を4象限の形式で表す方法です。

4象限のバブルチャートを用いてPPM分析という事業の区分を実践することもあります。

PPM分析では、マーケットシェア、市場の成長性を横軸、縦軸、バブルの大きさを成長率とします。

そこから、問題児（市場の成長性：高、マーケットシェア：低）、花形（高、高）、金のなる木（低、高）、負け犬（低、低）に分類するのがPPM分析です。

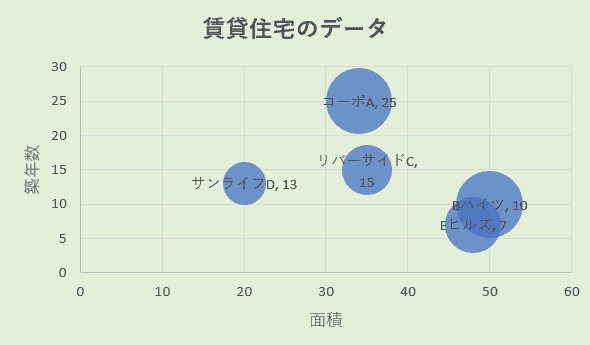

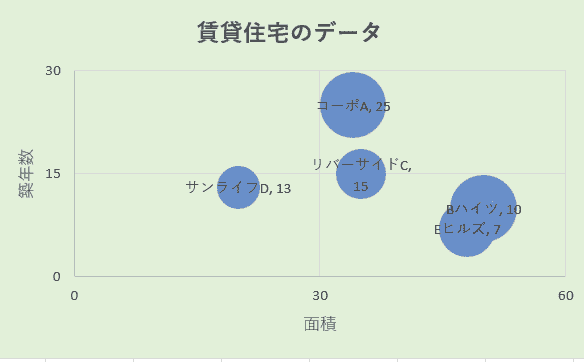

例では、賃貸住宅の情報をバブルチャートにて表示しています。

このチャートを4象限にして築年数、面積で4つの領域で区分けします。

①軸ラベルをクリックする

②軸ラベルの書式設定の画面が立ち上がる

③縦軸のオプションメニューから三本の棒のアイコンの軸のオプションを選択

④軸のオプションを開く

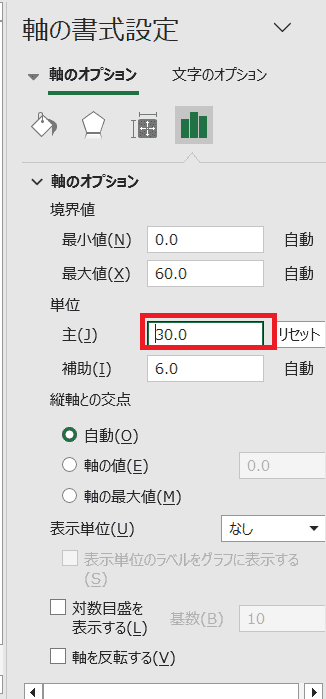

⑤単位-主の数値を最大値の半分の値に設定する

⑥横軸に①～⑤の手順をする

4象限のグラフが作成されました。

3.2　バブルを色分けするには？

以下の方法で、バブルの色分けができます。

①バブルのいずれかを右クリック

②「データ系列の書式設定」を選択

③データ系列の書式設定の画面が表示される

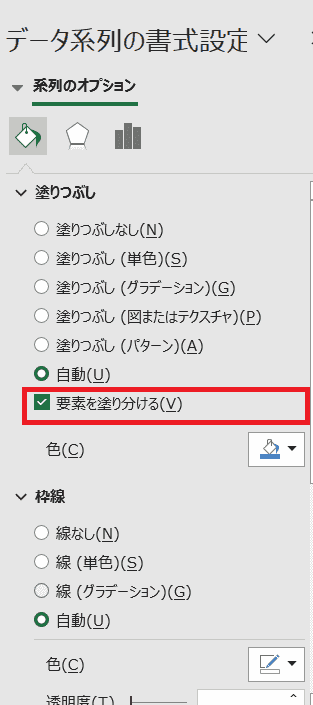

④系列のオプションからバケツのアイコンの「塗りつぶしと線」を選択

⑤「塗りつぶし」の「要素を塗り分ける」にチェックをする

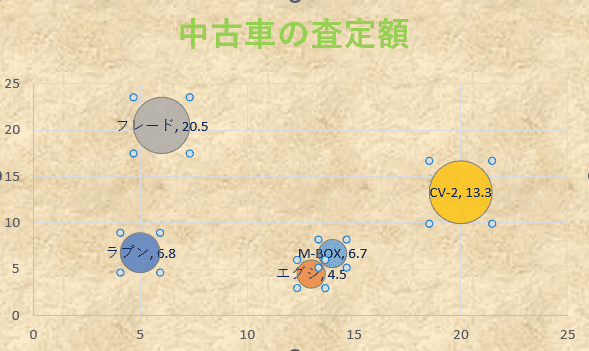

バブルが違う色で塗分けられて表示されます

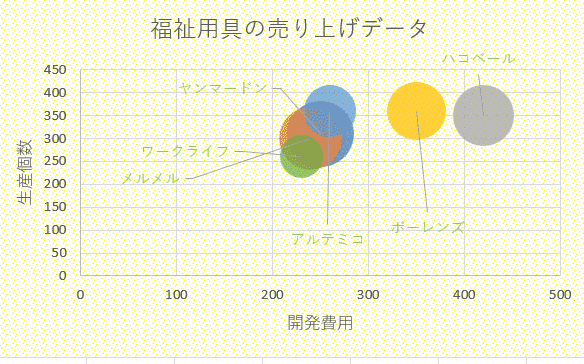

3.3　バブルチャートで円の重なる順番を設定するには？

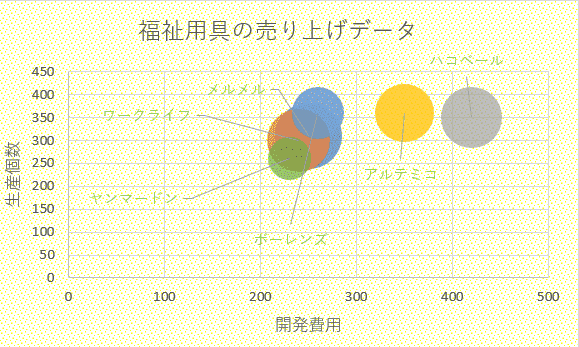

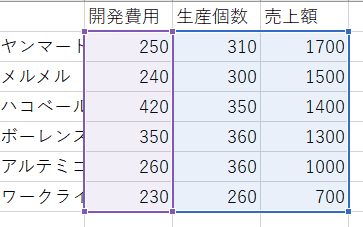

上図の例では、4つの円が重なった状態となっています。

円の重なる順番を変更する手順をご紹介します。

①元データを全部選択してシート上に張り付ける

②チャート上で上にくる凡例が下になるようにデータを並び替える

③元データにコピーアンドペーストする

順番が変更されました。

ももう一つの方法をご紹介します。

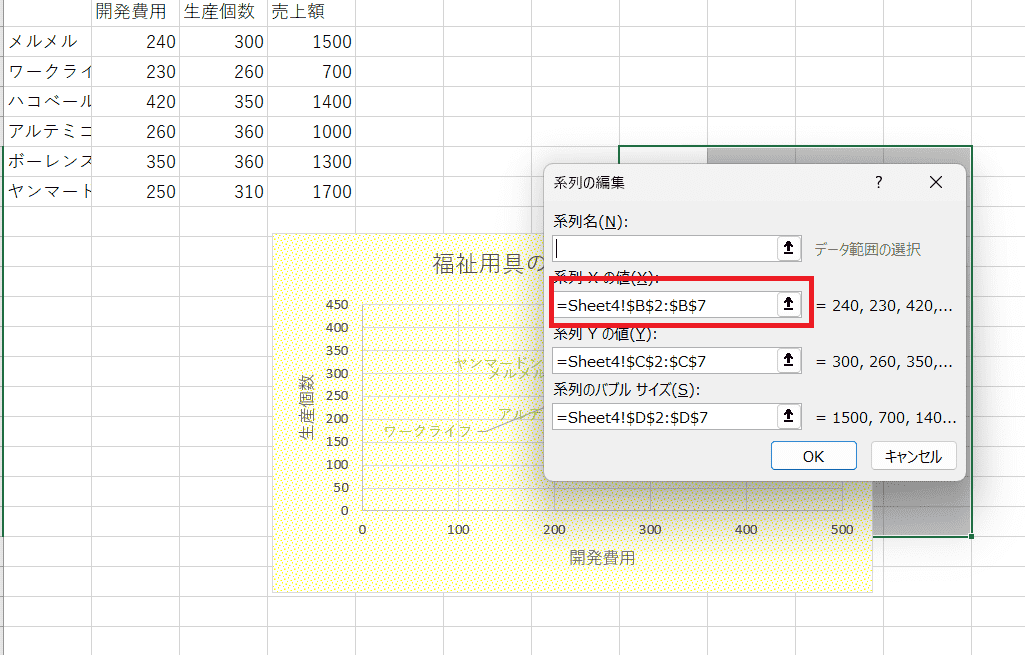

①表のプロットエリア内を右クリック

②データの選択をクリック

③データソースの選択の画面が立ち上がる9

④編集を選択

⑤系列Xの値の内容を消して、B列のデータの中で一番下に表示するものを選択する

⑥セルの値が入力されるのでコンマで区切って次のデータを選択する

⑦全データ分この作業をしたら、Y軸、バブルの大きさも同様にする

⑧OKボタンを押下するとバブルチャートが変更されている軸の目盛をクリックする

②軸の書式設定の画面が表示される

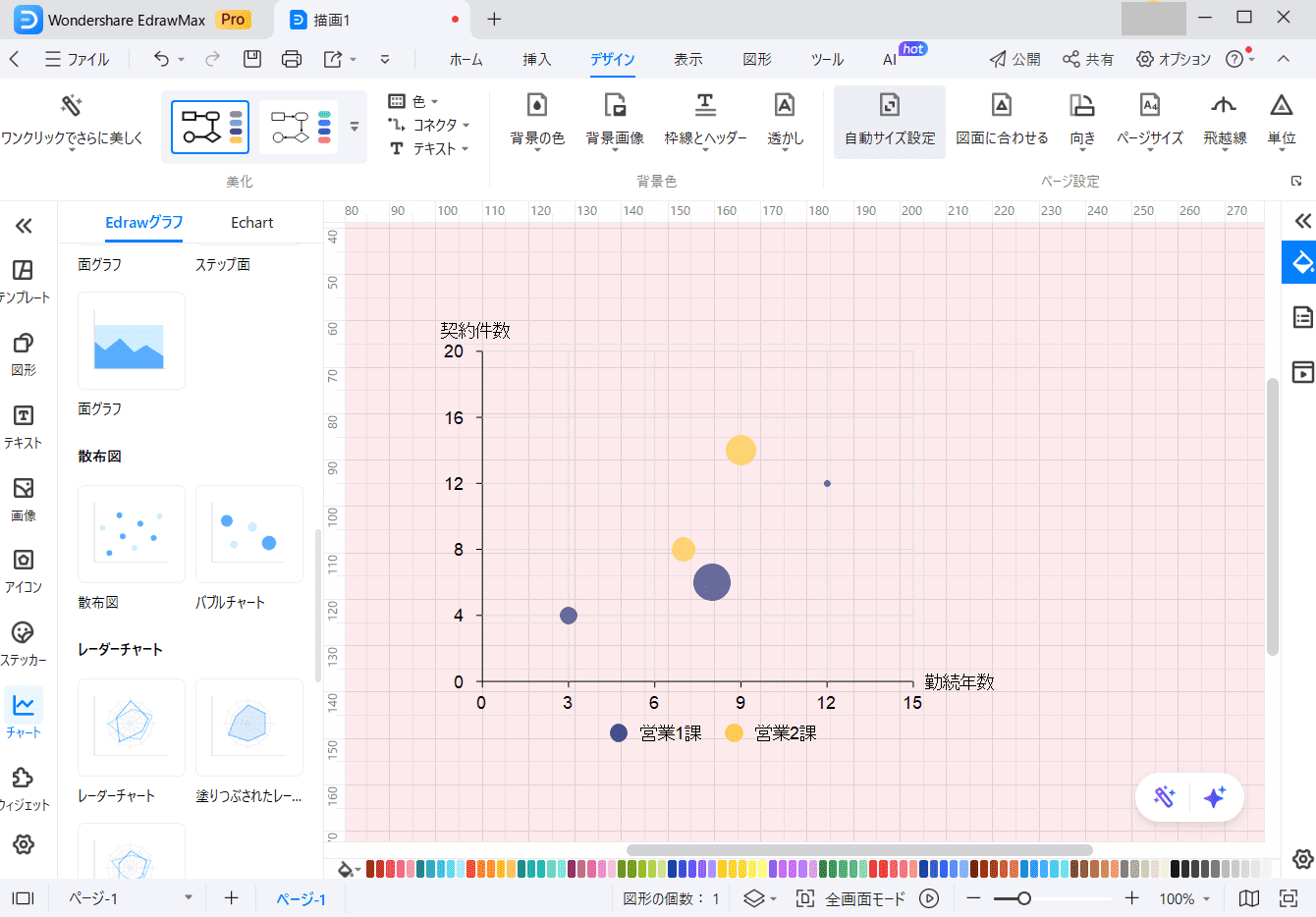

4．200種類以上のグラフ・図面を搭載するEdrawMax

バブルチャートの描画に、使いやすい描画ソフトEdrawMaxをおすすめします。

無料会員からはじめられて、高度な機能を多数搭載しているのが特徴です。

使いやすいインターフェースで、初心者でも簡単に利用できます。

EdrawMaxの3大特徴をあげます。

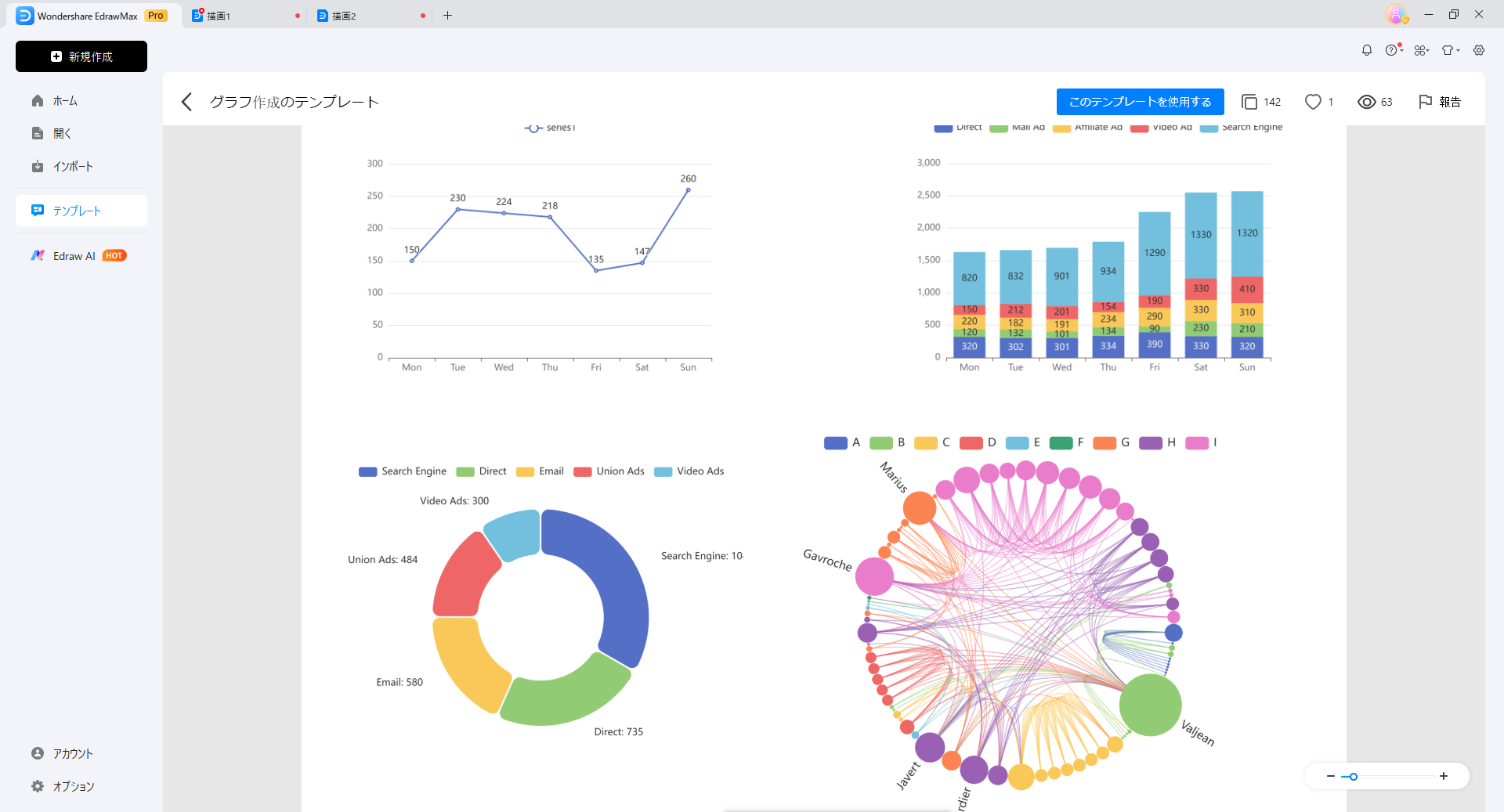

特徴①　豊富なテンプレートと素材を搭載

EdrawMaxは、Excel標準のグラフ機能に加え、フローチャートやマインドマップなど、専門的な図表作成に対応したテンプレートや図形素材を豊富に収録しています。初心者でもすぐに本格的な図面を作成できます。

EdrawMaxは、円グラフ、棒グラフなどの基本的なグラフをはじめ、フローチャートやマインドマップなど専門的な図表を扱っています。

30種類以上の豊富な種類で、それぞれテンプレートが用意されているのが特徴です。

テンプレートは1つのグラフにつき5～20種類ほどと豊富です。

テンプレートのほか、素材や画像などがデフォルトで多数入っています。

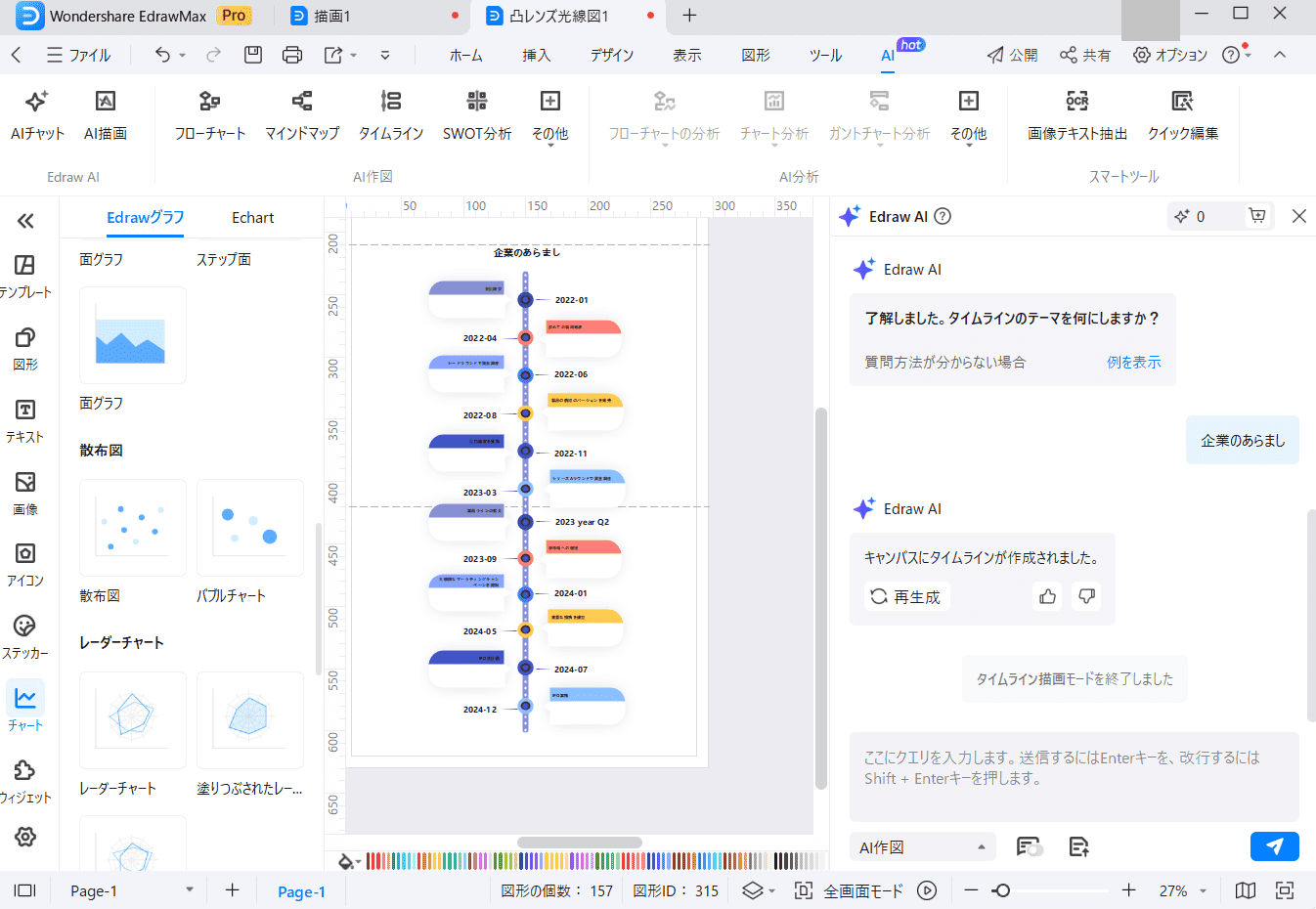

特徴②　AI作図支援

AIによる提案や修正、作図の補助を受けられるのがedrawMaxの魅力です。

入力フォームで、チャット形式でAIに指示を出します。

質問や指示の仕方のアシストもあるので、初心者でも利用しやすいです。

AIの機能を利用することで、効率的に作業が進められます。

特徴③　高い交換性

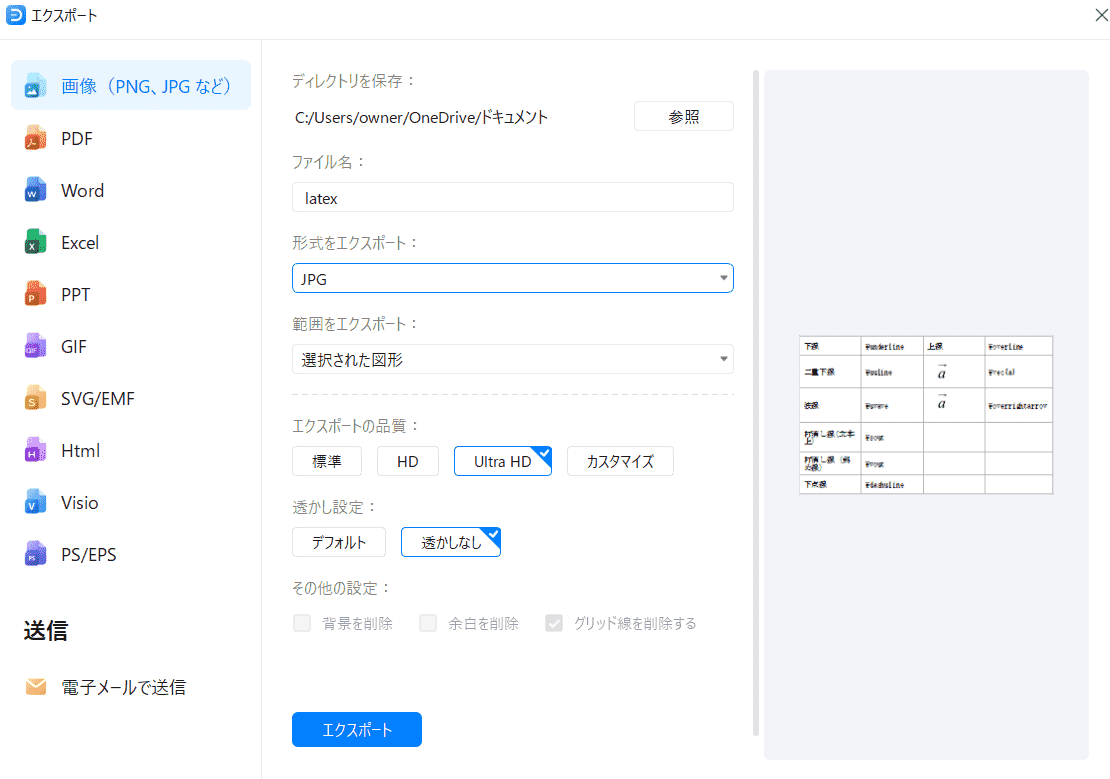

Excelデータを取り込んでグラフを作成できるほか、作成した図面はPDFや画像、Word、PowerPointなど多様な形式での出力に対応しています。
