エクセルでシーケンス図を作成する方法

この記事では、Excelでシーケンス図を作成する方法を、準備から具体的な操作手順までわかりやすく解説します。

無料ダウンロード

1.Excelでシーケンス図を作成する手順

シーケンス図をExcelで作る場合、そのままでは少し使いづらいため、最初に簡単な設定を行います。

準備作業

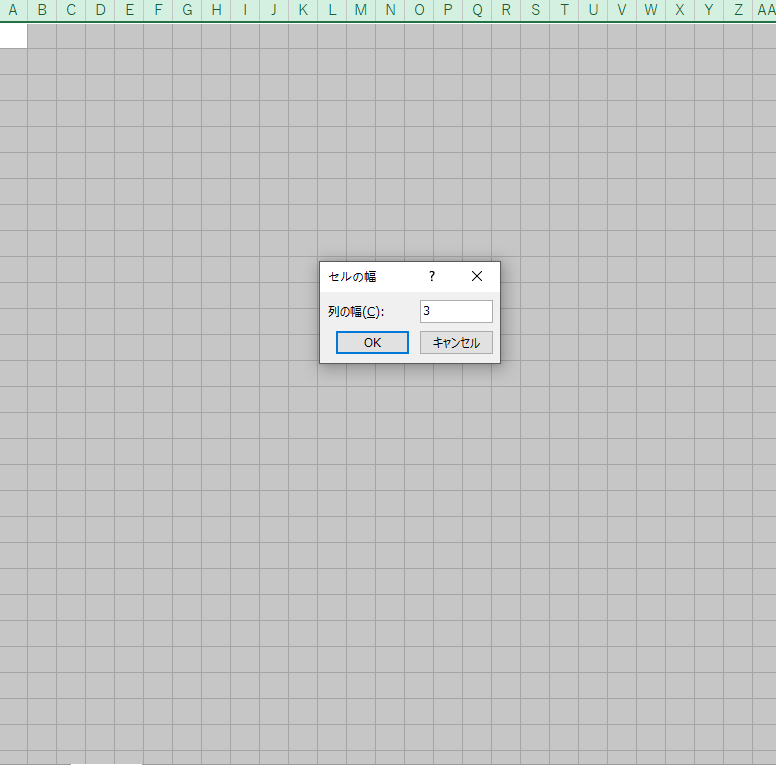

①セルの調整

Excelを「描画用キャンバス」として使うために、セルの形を整えます。

• 行の高さ：20〜25
• 列の幅：3〜4
• グリッド線を表示
• 表示倍率：120%〜150%（任意）

この設定により、Excelがまるで方眼紙のようになり、図形の配置がしやすくなります。

②基本パーツの準備

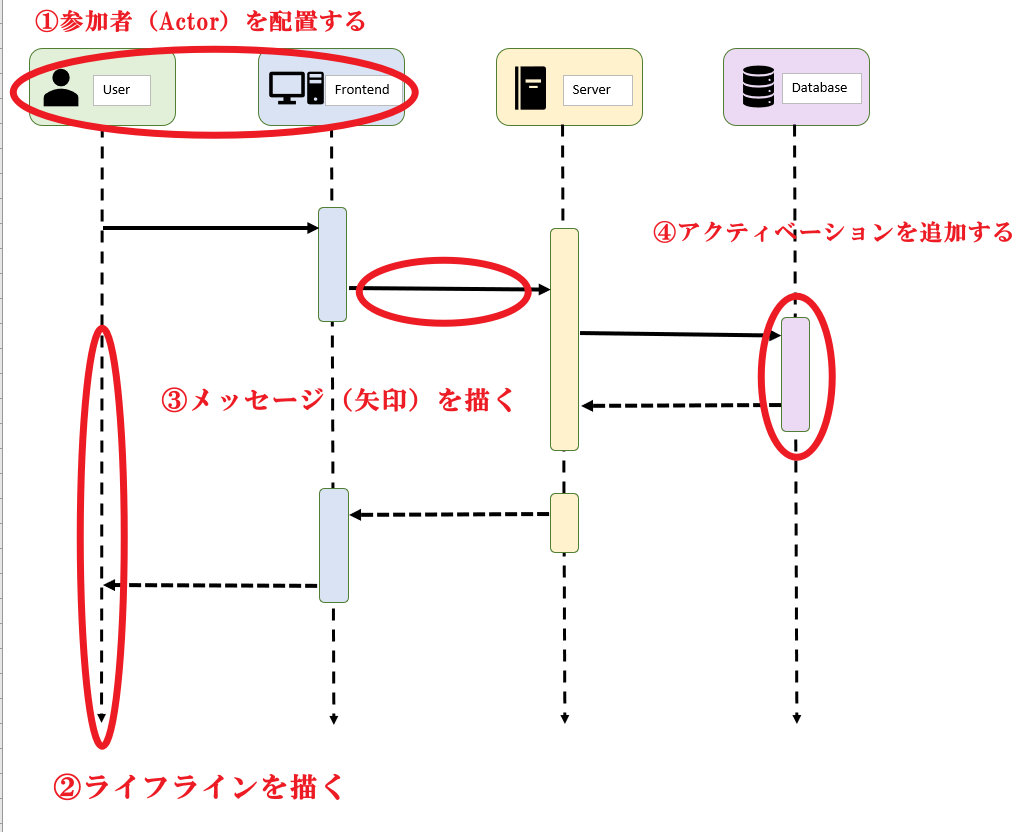

シーケンス図では、以下の要素を使用します。

• 参加者（Actor） → 四角形やテキストボックスで表現（例：User / Server）
• ライフライン（Lifeline） → 縦の点線（挿入 → 図形 → 線 → 破線に設定）
• メッセージ（矢印） → 実線：リクエスト → 破線：レスポンス
• アクティベーション（処理時間） → 細長い長方形

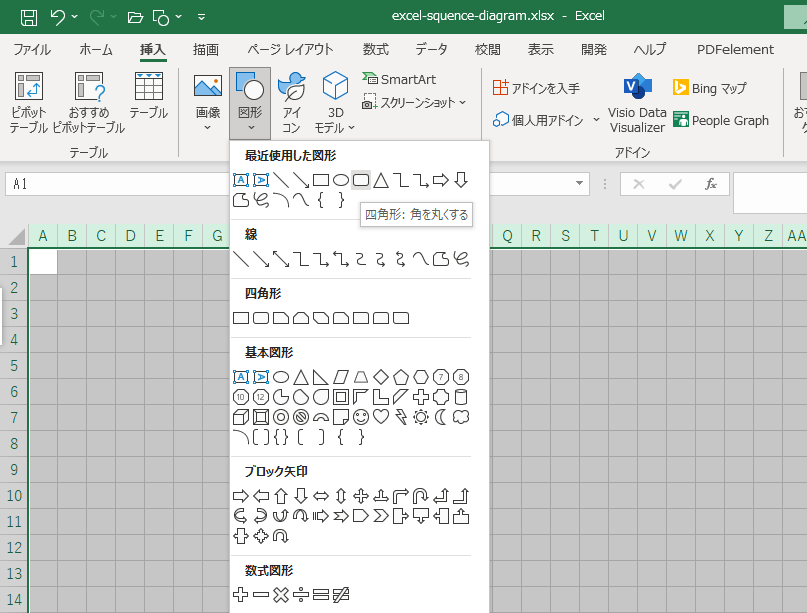

【挿入】→【図形】からあらかじめこれらの図形を配置し、「部品置き場」として用意しておくと作業効率が上がります。

Step1 参加者（Actor）を配置する

シート上部に横並びで配置します。このとき、横位置を揃えることが重要です。

あらかじめ最初の図形の位置を正確に調整しておき、2つ目の図形を用意した方眼グリッドに沿ってきちんと配置します。その状態でCtrl＋Dを繰り返すことで、複数の要素をブレずに同じ横位置に揃えて並べることができます。

Step 2：ライフラインを描く

各参加者の下に、縦の点線を引きます。

• 長さはすべて揃える
• Shiftキーを押しながら描くとまっすぐになります

Step 3：メッセージ（矢印）を描く

時間の流れに沿って、上から順に矢印を配置します。

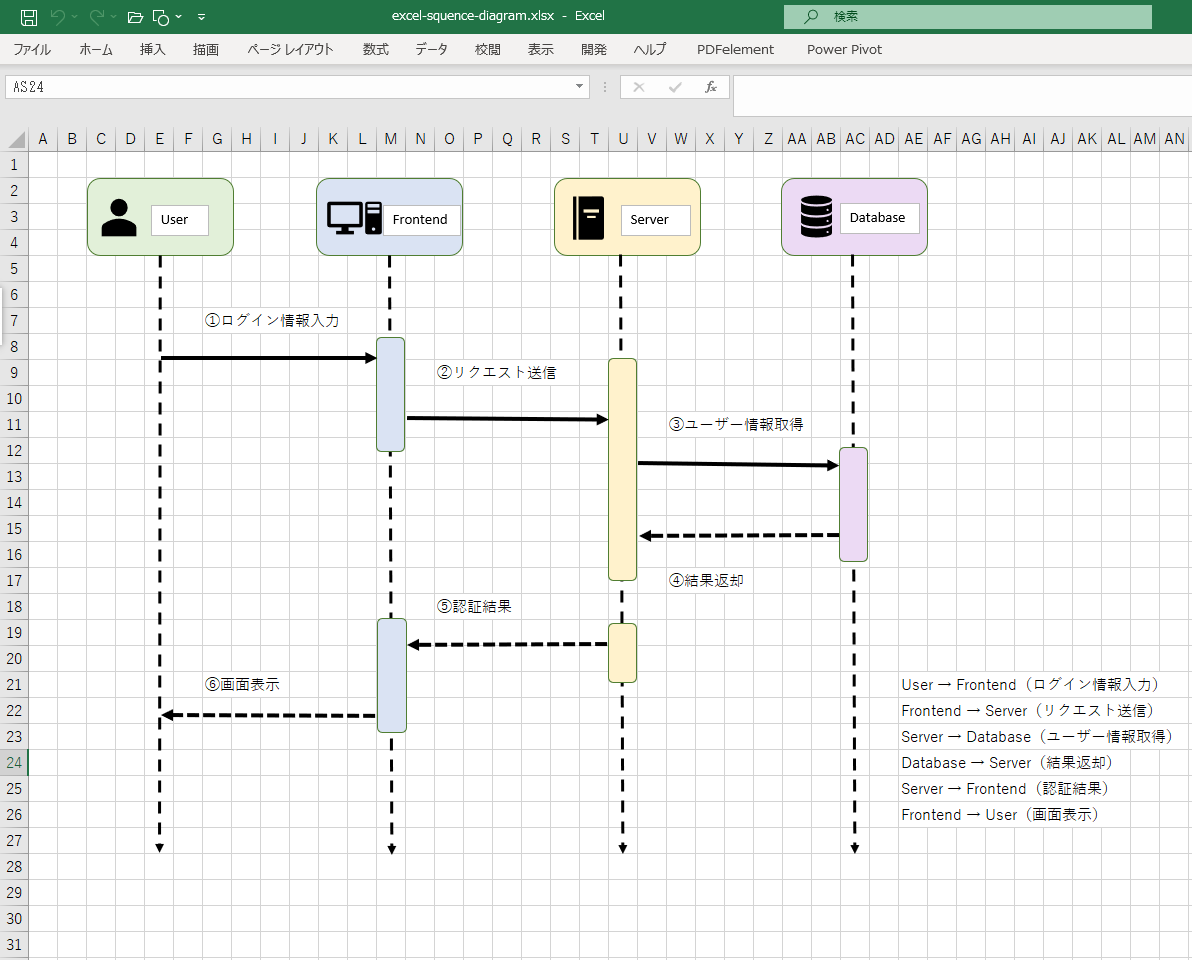

ログイン処理の例：

1. User → Frontend（ログイン情報入力）
2. Frontend → Server（リクエスト送信）
3. Server → Database（ユーザー情報取得）
4. Database → Server（結果返却）
5. Server → Frontend（認証結果）
6. Frontend → User（画面表示）

ポイント：

• 右向き＝リクエスト
• 左向き＝レスポンス
• 矢印の上に説明テキストを入れる

Step 4：アクティベーションを追加する

処理が行われている時間を表現するために、縦長の長方形を追加します。

例：

• Serverの処理中に配置
• Databaseの応答中に配置

これにより、図がより「シーケンス図らしく」なります。

Step 5：整列とレイアウト調整

最後に全体を整えます。

• 図形を整列（書式 → 配置）
• 間隔を均等にする
• 線を垂直・水平に揃える
• フォントを統一

Step6：グループ化とエクスポート

図形をクリックして、【CTRL+A】ですべての図形を選択して、左クリックし、【グループ化】をクリックします。

その後、【図として保存】をクリックして保存先を選択します。

2.エクセルでシーケンス図を作成する時の問題

• 図形の位置調整に手間がかかる
• テンプレートが用意されていない

このように、エクセルでもシーケンス図を作成すること自体は可能ですが、図が複雑になるにつれて調整や修正にかかる手間が大きくなり、作業効率や見やすさの面で限界を感じやすくなります。特に、位置合わせやレイアウトの維持に時間を取られてしまう点は、多くの人が感じる共通の課題です。

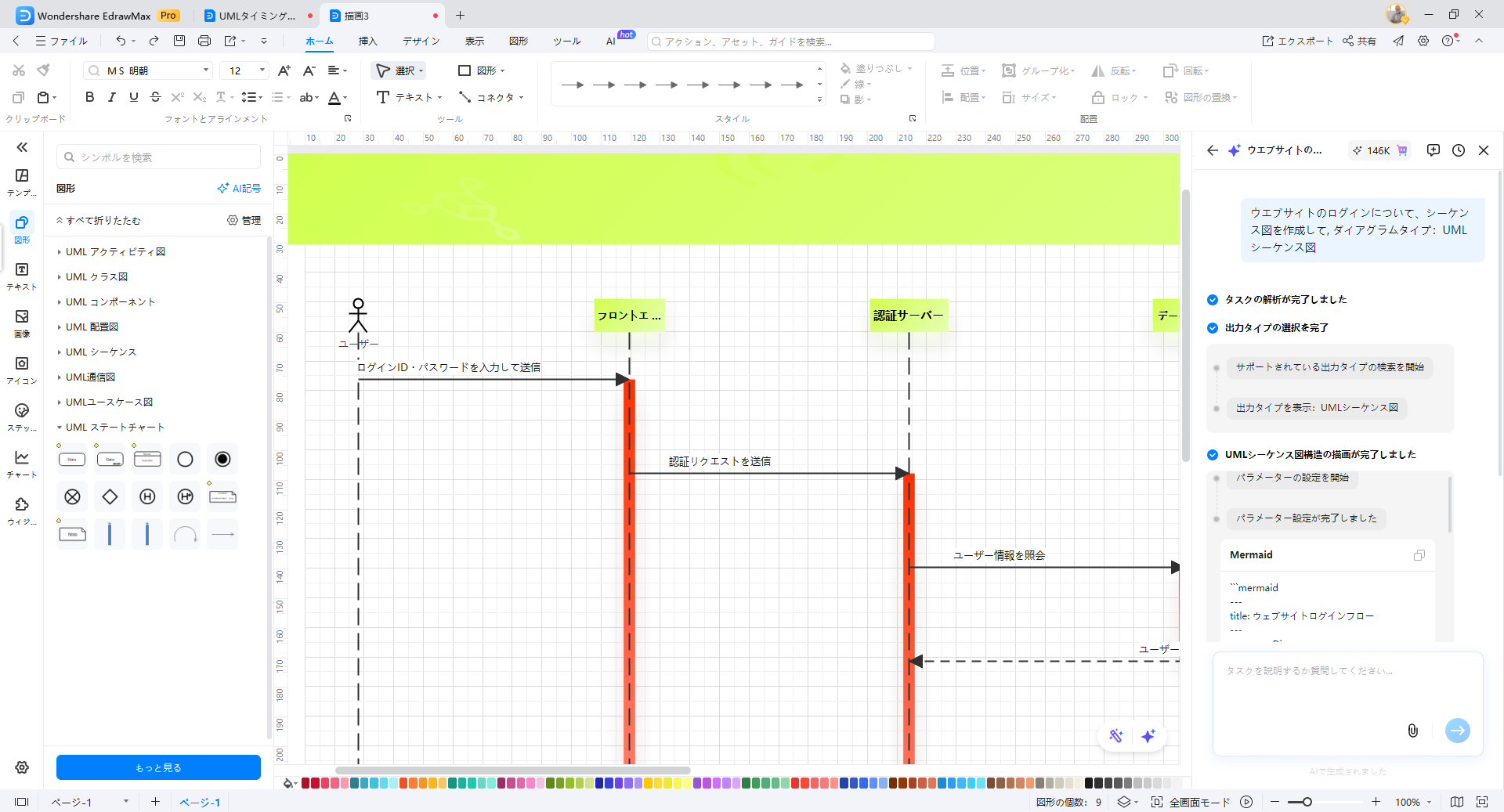

こうした手間を減らし、よりスムーズにシーケンス図を作成したい場合には、最初から専用の作図ツールを使うという選択も現実的です。たとえばEdrawMaxであれば、シーケンス図用のテンプレートや図形があらかじめ用意されており、ドラッグするだけで基本構造をすぐに作ることができます。図形同士も自動で整列されるため、Excelのように細かく位置を調整する必要がほとんどありません。

まずはExcelで基本的な考え方を理解しつつ、より効率や完成度を求める場面ではEdrawMaxのようなツールに切り替えることで、作業全体を無理なく改善していくことができます。

EdrawMaxの特徴

• シーケンス図テンプレートが豊富
• 自動整列・スナップ機能
• ドラッグ＆ドロップで簡単作成
• AIでシーケンス図自動作成
• ワンクリックでデザイン調整
• 画像・PDF・PPT形式で出力可能

Excelと比べて、作業時間を大幅に短縮できます。
