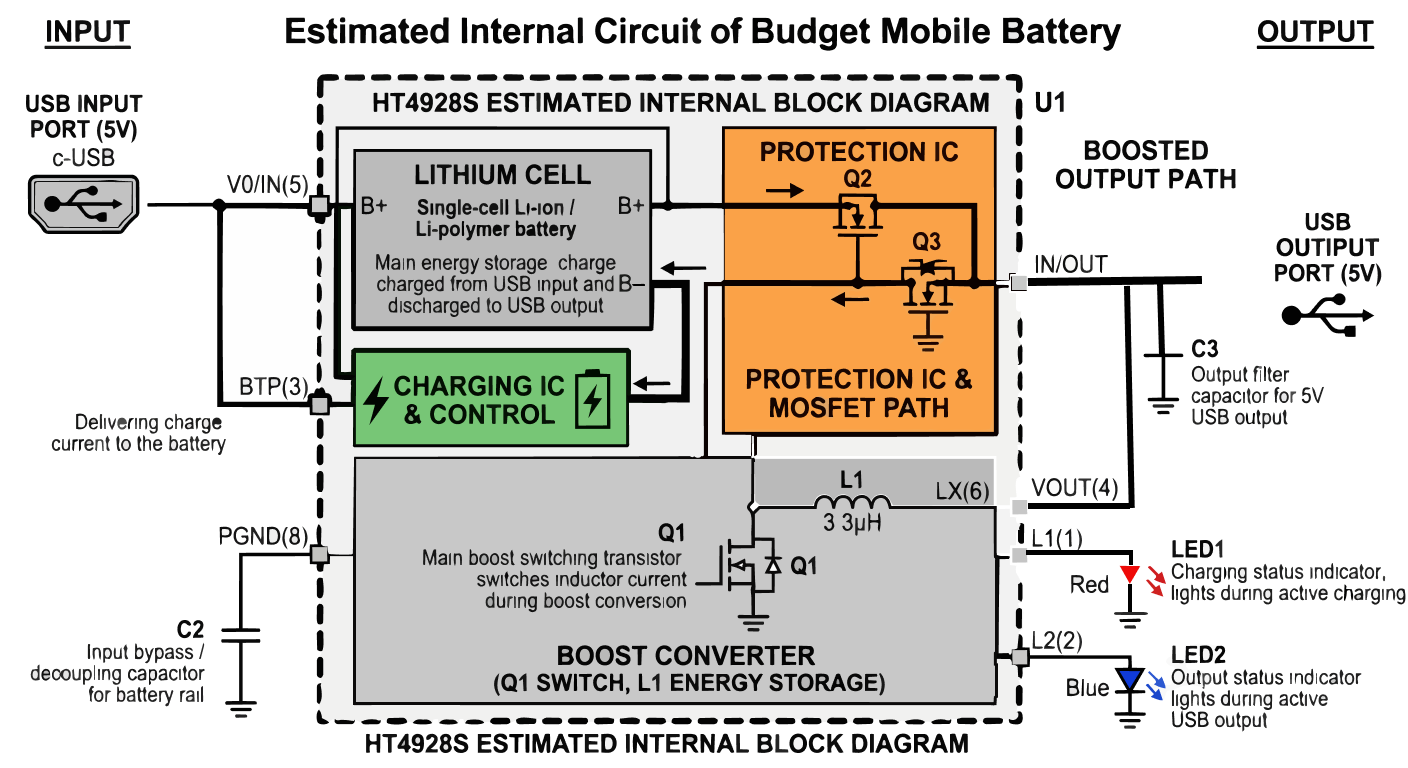

モバイルバッテリー回路図

1.モバイルバッテリー回路図とは

モバイルバッテリー回路図は、内蔵電池を安全に充電しながら、必要な出力電圧へ変換して外部機器へ給電する流れを整理する図面です。一般的な構成では、リチウムイオン電池セル、充電IC、保護回路、昇圧または降圧・昇降圧変換部、USB出力端子、残量表示や制御マイコンが組み合わさっています。図面では、入力側の充電経路と出力側の給電経路を分けて見ると理解しやすくなります。とくにUSB-C対応機種では、単純な5V出力だけでなく、入出力切替や電力交渉の要素も加わるため、経路の整理が大切です。

読者が迷いやすいのは、充電中の電流制御と、スマートフォンなどへ出力するときの電圧変換を同じ塊として見てしまう点です。モバイルバッテリーは、電池を正しく充電する回路と、蓄えた電力を必要な電圧に整えて出す回路の両方を持っています。回路図では、どこが電池保護で、どこが電力変換で、どこが入出力の切替なのかを分けて追うと全体像がつかみやすくなります。

2.モバイルバッテリー回路図の読み方

まず確認したいのは、USB入力から電池へ向かう充電経路です。ここでは入力保護、充電IC、電池セル、保護回路がどうつながっているかを見ると理解しやすくなります。リチウムイオン電池の充電はCC-CV（定電流・定電圧）方式が基本で、まず定電流で満充電電圧（約4.2V）まで充電し、その後は電圧を一定に保ちながら電流が所定値まで低下したら充電完了とする流れです。図面でも電池へ直接つなぐのではなく、このCC-CV制御を担う充電ICと保護FETが入っている点が重要です。入力ポートがUSB-Cの場合は、給電方向の制御や端子の役割にも注目すると読みやすくなります。

次に、電池からUSB出力へ向かう経路を見ると、昇圧回路や電力変換部の意味がわかります。1セル系リチウムイオン電池の動作電圧は放電末期の約3.0Vから満充電時の約4.2Vまで変動するため、この範囲全体で安定した5V出力を維持するために昇圧回路が必要です。より高い出力や双方向動作では、昇降圧やPD制御が加わる場合もあります。図面上では、コイル、スイッチングIC、出力フィルタ、保護素子、表示回路を分けて見ると、どの部分が電圧を作り、どの部分が安全性を支えているかがつかみやすいです。

3.モバイルバッテリー回路図で確認したいポイント

モバイルバッテリー回路図では、充電制御、保護回路、昇圧回路、入出力ポート、残量表示の5点を押さえておくと使いやすくなります。とくに保護回路は、過充電・過放電・過電流・短絡・過熱（温度保護）の各異常時に電池を切り離す役割を持つため、実装の有無や位置関係を見ておくことが大切です。教育用テンプレートでは、充電方向の流れと放電方向の流れを矢印や色で分けると理解しやすくなります。

4.回路図をまとめる際の整理方法

モバイルバッテリー回路図を整理する際は、入力部・充電制御・電池保護・昇圧出力・表示制御のブロックを最初から分けて配置すると流用しやすくなります。固定しやすいのはブロックの流れで、差し替えやすくしたいのはセル数・入力端子・出力規格・保護条件・表示方式です。充電経路と放電経路を色や矢印で明確に区別しておくと、簡易的な5V出力機からUSB-C対応のPD機まで構成の違いを比較しやすくなります。

回路図の作成にはEdrawMaxのようなツールが役立つ場面があります。入出力ポートや昇圧部の配置をそろえたテンプレートを持っておけば、充電経路と出力経路を分けた図面を作りやすく、AIで基本構成のたたき台を生成してから保護条件やUSB端子仕様を追記していく進め方にも向いています。製品説明や学習資料をまとめる際に、どこで充電しどこで昇圧しているかを整理しやすくなります。
