新築LAN配線図

新築LAN配線図で最初に考えること

新築LAN配線図は、完成後のネット環境を後戻りしにくい形で決めるための図面です。入居してからでもWi-Fi機器は追加できますが、壁内配線や配管の通し方、情報コンセントの位置、集中配線盤の場所は、新築時に決めておくほうが圧倒的に有利です。そのため図面では、通信回線の引き込み位置からルーターやスイッチの設置場所、各部屋への配線経路までを一続きで見えるようにしておく必要があります。

特に新築では、現在必要な台数だけでなく、将来の増設も見込んで考えることが大切です。書斎やテレビ周りだけでなく、Wi-Fiアクセスポイント、監視カメラ、NAS、スマート家電用ハブなど、有線接続が後で欲しくなる場所は意外と増えます。LAN配線図を作る段階で、主要な設置候補を拾っておくと後悔しにくくなります。

集中配線と部屋別配線の関係

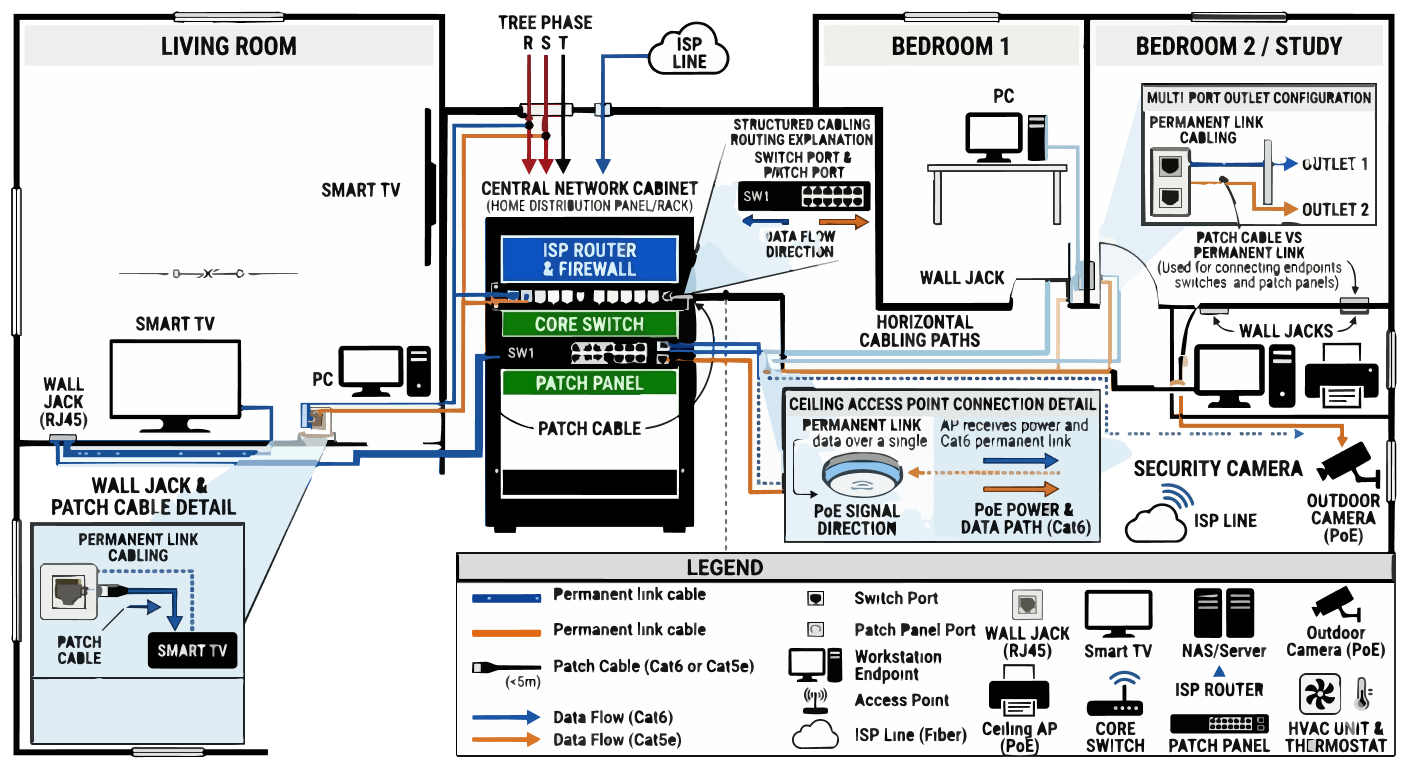

新築LAN配線図では、配線をどこに集約するかが重要な判断点です。回線終端装置やルーター、必要に応じてスイッチやパッチパネルを置く場所を決め、その地点から各部屋へ配線を放射状に伸ばす形が基本になります。いわゆる集中配線の考え方を取っておくと、機器交換や障害確認を一か所で進めやすくなります。

図面では、各部屋の情報コンセントがどの集約点へ戻るのかをはっきり示しておくことが大切です。リビング、書斎、寝室、天井アクセスポイント用のケーブルが同じ盤へ集まるのか、それとも一部だけ別系統にするのかが見えるだけで、施工後の管理性が変わります。テンプレートでも、部屋名、配線本数、戻り先盤名を書き込みやすくしておくと実務で扱いやすくなります。

新築時に見落としやすいポイント

新築のLAN計画では、情報コンセントの数だけに注目して、配管や空配管の余裕を見落としがちです。しかし、将来ケーブルを追加したり規格を見直したりする可能性を考えると、通線経路に余裕があるかどうかは大きな違いになります。新築LAN配線図には、主要ルートだけでなく予備配管や空配管の考え方も軽く注記しておくと、後の改修に役立ちます。

もう一つ重要なのは、PoE給電を想定する機器の整理です。Wi-Fiアクセスポイントや監視カメラのように電源と通信を同時に扱う機器は、単なる端末より計画段階の情報量が多くなります。配線図に給電対象を明記しておけば、スイッチ選定や設置場所の判断も進めやすくなります。

テンプレート化で管理しやすくする

新築LAN配線図は、引き渡し後の保守資料としても使われることが多いため、見た目の分かりやすさが重要です。テンプレートでは、部屋名、情報コンセント番号、盤番号、ポート番号、配管ルート、予備線の有無を一定の位置に配置しておくと、後から見返したときに迷いにくくなります。施工会社、施主、保守担当のあいだで図面を共有する場面でも、表記の揺れを減らせます。

また、新築案件では平面図との対応も意識したいところです。厳密な建築図にしなくても、どの部屋のどの壁面に情報コンセントが来るかを図面上で把握しやすくしておくと、住み始めてからの機器配置とも結び付けやすくなります。テンプレート段階で部屋表記と記号ルールをそろえておくと、説明もしやすくなります。

たたき台を早くまとめる方法

EdrawMaxのように回路図や配線図を作成できるツールを使うと、新築LAN配線図でも集中配線盤、各部屋の情報コンセント、機器アイコンを整理しながら描きやすくなります。テンプレートを土台にして部屋ごとの配線ルートをそろえやすく、必要に応じてAIで回路図のたたき台を作れるため、最初の構成を早めに固めたい場面にも向いています。そこから配管余裕やポート番号を追記していけば、施工説明にも引き継ぎ資料にも使いやすい図へ整えやすくなります。

成海

Apr 14, 26
