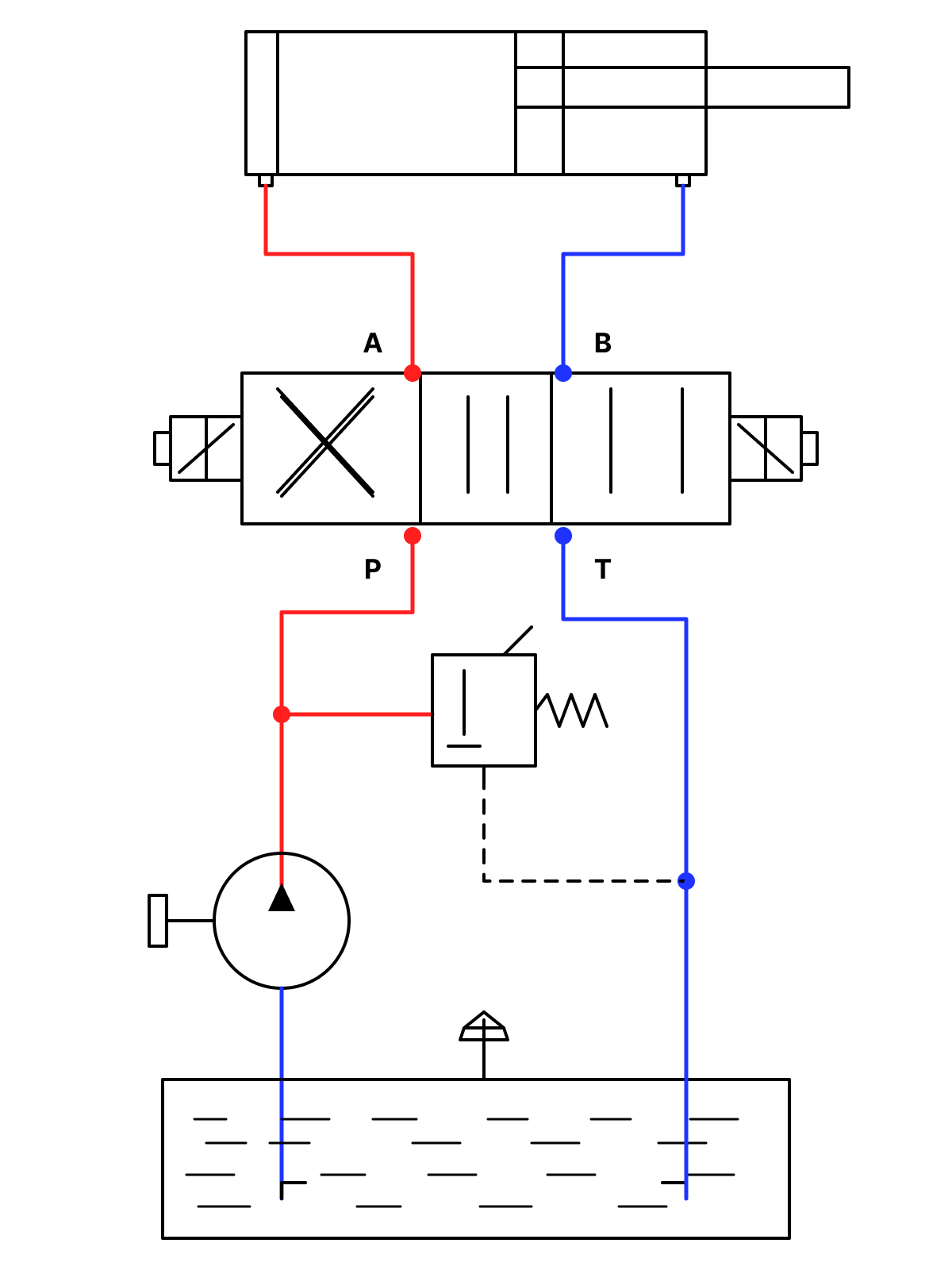

油圧回路図は、エンジニアリング液圧回路図の表現形式を用いた、典型的な油圧伝動制御回路の模式図です。作動油がタンクから油圧ポンプによって加圧され、方向制御弁を経て複動油圧シリンダへ供給され、戻り管路を通じてタンクへ還流するまでの一連の作動過程を示しています。
この図面では、管路の機能を色で区別しています。赤色の管路は圧力油路を示し、高圧作動油の供給を担います。青色の管路は戻り油路または吸込み油路を示し、作動油のタンクへの還流またはポンプへの吸入を担います。
使用された場面
油圧回路は、直線往復運動を必要とする機械設備に広く使用されています。具体的には、建設機械、自動化クランプ治具、油圧リフトプラットフォーム、プレス機械、および産業生産ラインにおける押引アクチュエータなどが挙げられます。
以下のような場面での活用に適しています。
- 設計段階：油圧システムの基本構成と油路ロジックの説明に使用できます。
- 設備研修段階：技術者が油圧シリンダの伸出・縮退・停止保持の制御方式を理解するのに役立ちます。
- 保守・点検段階：圧力油路・戻り油路・リリーフ保護・方向切換制御の相互関係を把握するために使用できます。
- 教育・デモ段階：油圧伝動の授業における「ポンプ―バルブ―シリンダ―タンク」基礎システムの例示図として活用できます。
構造と原理
本回路の仕組みは以下の通りです。
油圧ポンプがタンクから作動油を吸い込み、加圧して主圧力管路へ送り出します。圧力油はまず方向制御弁のPポートに入り、4/3方向切換弁によって油圧シリンダのAポート側またはBポート側のどちらへ供給するかが決定されます。
- 切換弁が一方の作動位置に切り換わると、圧力油はシリンダの一端へ供給され、反対側の作動油は戻りポートTを通じてタンクへ還流します。これによりシリンダのピストンロッドが伸出または縮退します。
- 切換弁が逆の作動位置に切り換わると、油路方向が逆転し、シリンダは反対方向へ作動します。
- 切換弁が中立位置にあるとき、システムは停止または保持状態となります。保持の具体的な方式は、中立位置の機能設計（センタ形式）によって異なります。
回路にはリリーフ弁も設けられています。システム圧力が設定値を超えた場合、リリーフ弁が開いて余剰の作動油をタンクへ逃がし、システムの最高圧力を制限します。これにより、過圧による油圧ポンプ・バルブ群・配管・シリンダの損傷を防止します。
