フォトカプラ回路の例とテンプレート

1.フォトカプラ回路とは

フォトカプラ回路を理解するうえでまず押さえたいのは、単なる部品の接続例ではなく、「信号だけを伝え、回路同士は直接つながない」ための構成である点です。フォトカプラ内部では、入力側の電気信号が一度光に変換され、出力側で再び電気信号として取り出されます。

そのため回路図では、入力側と出力側が分離して描かれ、両者の間に絶縁の意味が表現されます。この構造により、異なる電源系やノイズ環境の中でも、安全かつ安定して信号を伝えることができます。

このような回路は、FA機器、電源回路、マイコンと外部装置の接続などで広く利用されます。フォトカプラ回路例は「電気的には切り離し、情報だけを渡す」という考え方を理解するための代表的な例です。

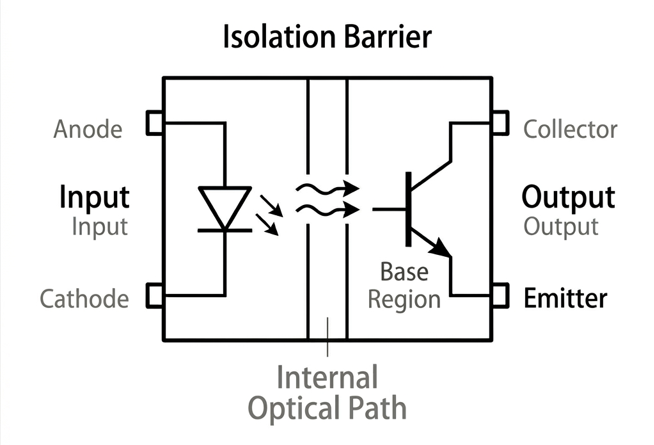

2.フォトカプラ回路 記号の見方

フォトカプラは回路図上では、LED（発光側）とトランジスタ（受光側）が向かい合い、その間に光を示す矢印が描かれる記号で表されます。この矢印が「電気ではなく光で信号が伝わる」ことを示しており、フォトカプラ特有のポイントです。

また、多くの場合、入力側と出力側の間には空白や破線が設けられ、電気的に絶縁されていることが視覚的に分かるようになっています。

• 左側：入力（LED）→ 電流を流して発光
• 右側：出力（フォトトランジスタ）→ 光を受けて導通
• 中央：矢印 → 光信号による伝達を示す

この記号を正しく理解することで、「どこが絶縁境界か」「どの方向に信号が流れるか」を直感的に読み取れるようになります。

3.フォトカプラ回路の読み方

回路を読むときは、全体を一度に理解しようとせず、まず入力側から順に確認するのが効果的です。入力側には信号源、電流制限抵抗、内部LEDがあり、「LEDを適切な電流で点灯させる」ことが主な役割です。

入力信号によってLEDが発光すると、その光により出力側のトランジスタが動作します。この「入力→光→出力」という流れを意識すると、回路の動作が整理しやすくなります。

次に出力側を見ると、そこには別電源とフォトトランジスタがあり、プルアップ抵抗や接続先回路が配置されます。ここで重要なのは、単に左右に分かれていることではなく、「異なる基準で動作する回路」である点です。

4.フォトカプラ回路例で確認すべきポイント

回路例を見る際は、各要素の役割を明確に分けて理解することが重要です。

特に入力抵抗の値は重要で、適切でないとLEDの破損や動作不良につながります。また、出力側ではプルアップの取り方によって論理レベル（H/L）が変わるため、接続先の仕様に合わせて設計する必要があります。

フォトカプラ回路は用途によって構成が変わるため、「同じように見えても条件が異なる」点に注意が必要です。例えば、センサー入力とリレー監視では、扱う電圧や論理条件が大きく異なります。

そのため、以下の2つの視点で分けて考えると理解しやすくなります。

• 入力側：どのような条件でLEDを駆動しているか
• 出力側：どのような信号として取り出しているか

また、図面では絶縁境界を明確に示すことで、回路の役割がより直感的に伝わります。

5.テンプレートの使い方

フォトカプラ回路をテンプレートとして活用する場合は、「固定する部分」と「変更する部分」を明確に分けることが重要です。

• 固定：絶縁境界、基本構成（入力→LED→受光→出力）
• 変更：入力電圧、抵抗値、出力電源、論理条件

この整理ができていれば、別の用途にもスムーズに流用できます。

回路図を作成する際は、EdrawMaxのようなツールを使うと、入力側と出力側を整理したレイアウトを簡単に作成できます。テンプレートやAI機能を活用することで、構成を保ちながら効率的に図面を仕上げることが可能です。
