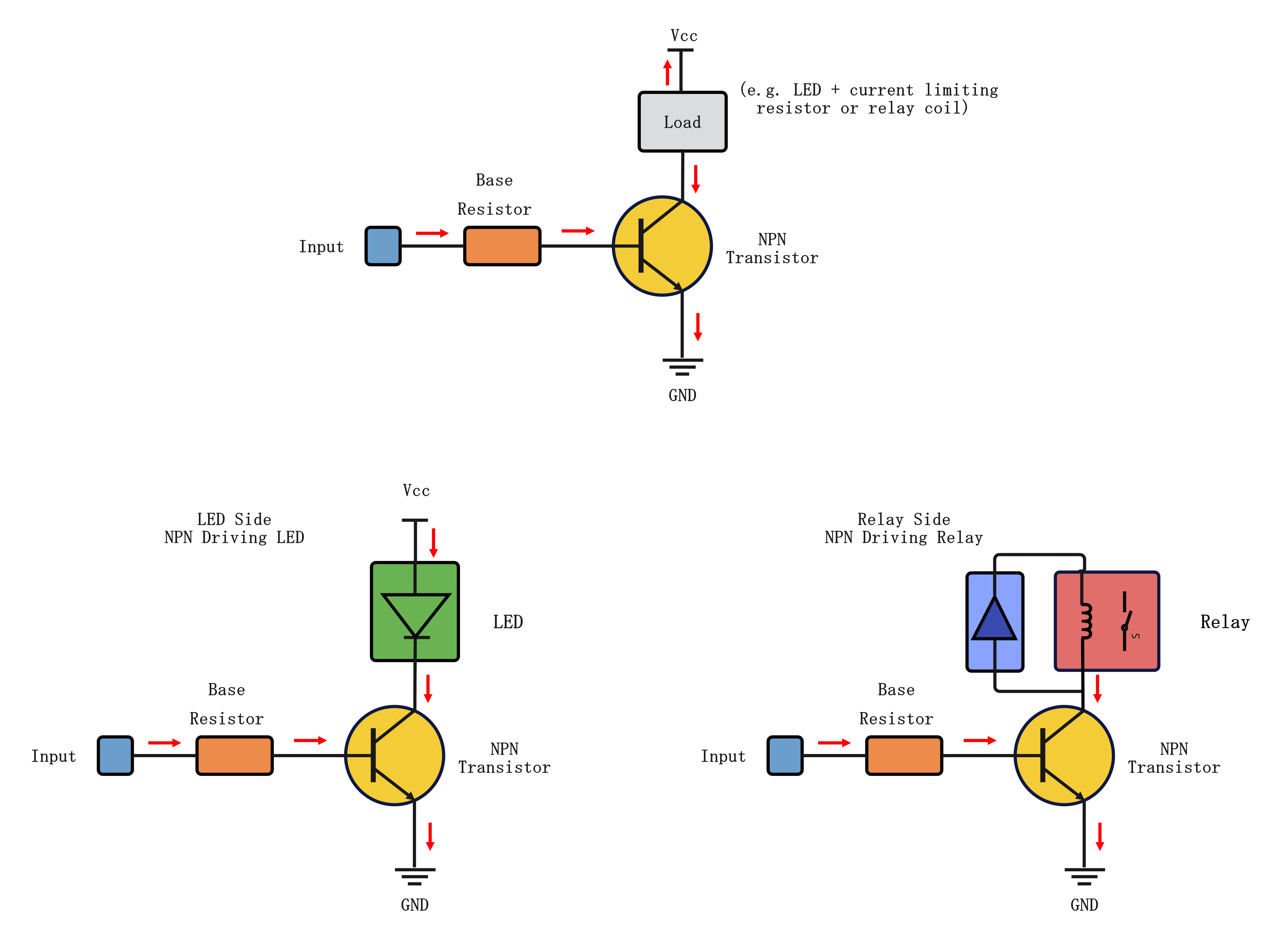

トランジスタのスイッチング回路図

1.トランジスタのスイッチング回路とは

トランジスタのスイッチング回路とは、トランジスタを増幅素子としてではなく、負荷をオン・オフするための切替素子として使う回路のことです。入力信号の有無によって電流の流れを制御できるため、LEDの点灯制御やリレー駆動など、電子回路の基本構成として広く使われています。

とくに初学者が最初に理解しやすいのは、NPNトランジスタを使ったローサイドのスイッチング回路です。入力信号がベースに加わり、十分に駆動されるとコレクタ‐エミッタ間に電流が流れ、負荷が動作します。反対に、入力がなければ電流はほぼ流れず、負荷は停止します。まずはこのオン・オフの切替回路として捉えると、トランジスタの役割が見えやすくなります。

※注意：実際の部品定数や許容電流は、使用するトランジスタ、負荷、電源条件によって変わります。実装前は必ず対象部品の仕様と回路条件を確認してください。

2.トランジスタのスイッチング回路の読み方は？

トランジスタのスイッチング回路を読むときは、ベース・コレクタ・エミッタの位置関係を順に確認すると整理しやすくなります。一般的なNPN構成では、ベースが入力側、コレクタが負荷側、エミッタがGND側に接続されます。つまり、ベースはスイッチを入れるきっかけを受け取り、コレクタ‐エミッタ側が実際に負荷の電流を流す経路になります。

そのため、回路図を見るときは、最初に電源とGNDの位置を押さえ、その次に負荷がどこにあり、トランジスタがどこで電流を制御しているかを追うのが基本です。NPNのローサイド回路では、電源から負荷を通り、トランジスタを経由してGNDに戻る流れが基本形になります。この順番を意識するだけでも、回路図全体の理解はかなり進みます。

3.トランジスタのスイッチング回路でベース抵抗が必要な理由

トランジスタのスイッチング回路では、ベースに入る抵抗が非常に重要です。ベース抵抗の主な役割は、ベースへ流れ込む電流を制限し、入力側とトランジスタの両方を無理なく動作させることにあります。小さな部品ですが、回路の安定性を支える基本要素といえます。

もしベース抵抗を入れずに入力を直接つないでしまうと、入力側・トランジスタ側の双方に過剰な負荷がかかる可能性があります。逆に、抵抗値が大きすぎるとベース電流が不足し、トランジスタが十分にオンせず、負荷が期待どおりに動作しないことがあります。つまり、トランジスタのスイッチング回路では、ベース抵抗は補助的な部品ではなく、回路を成立させる前提として考えるのが自然です。

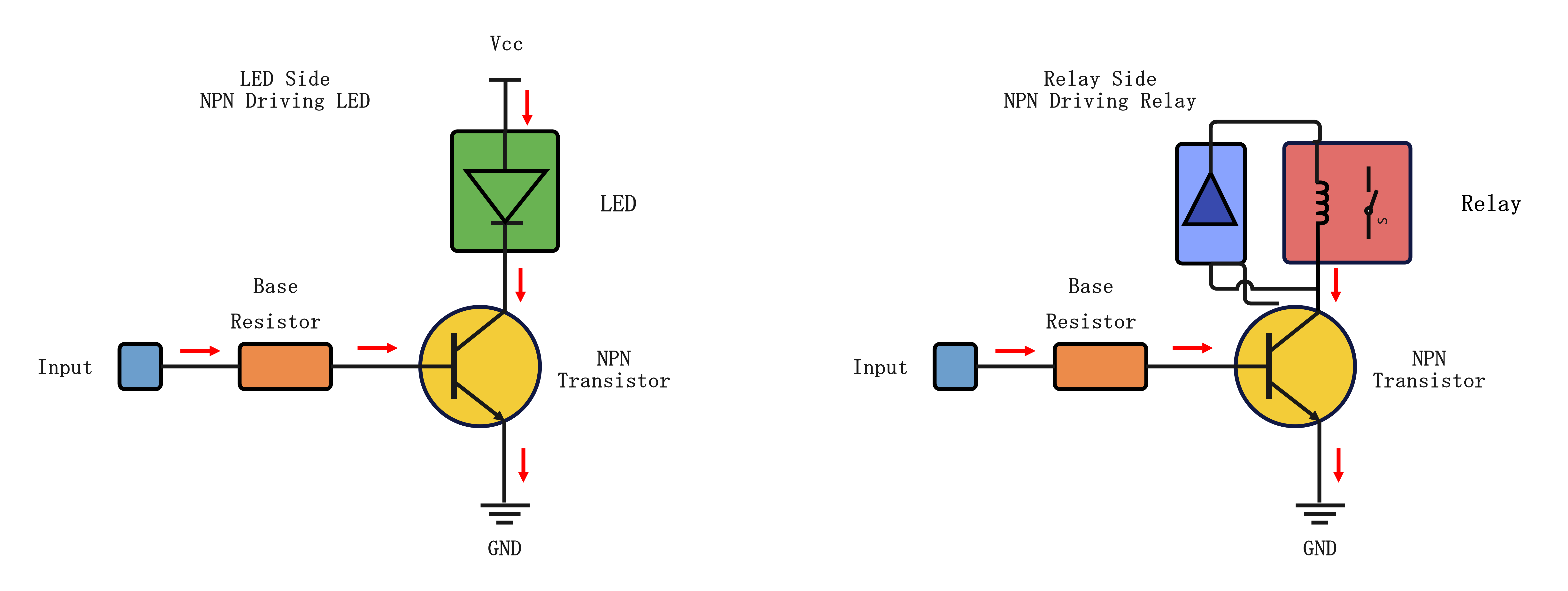

4.トランジスタのスイッチング回路は負荷によって見方が変わる

ここまで基本構成を見てきましたが、トランジスタのスイッチング回路は、何を駆動するかによって注目点が少し変わります。たとえばLEDのような比較的シンプルな負荷であれば、トランジスタのオン・オフと点灯の対応関係を追うだけでも動作を把握しやすいでしょう。一方で、リレーやソレノイドのようなコイル系負荷では、オン・オフの動作に加えて保護回路まで確認する必要があります。

その違いを整理しやすくするために、まずはトランジスタのスイッチング回路でよく見る基本部品を表でまとめます。

この基本を押さえておくと、LED駆動回路もリレー駆動回路も、どこを見ればよいかが共通の視点で整理できるようになります。つまり、負荷が変わっても「入力」「電流の通り道」「保護の有無」を順に確認する読み方は変わりません。

5.リレーを使うトランジスタのスイッチング回路で必要な保護

リレーのような誘導性負荷をトランジスタのスイッチング回路で駆動する場合は、フライホイールダイオードを追加するのが基本です。これはコイルの両端に並列接続する保護用ダイオードで、トランジスタがオフになった瞬間に発生する逆起電力を逃がし、トランジスタを保護する役割を持ちます。

そのため、リレー駆動の回路図では、トランジスタ本体だけを見て終わるのではなく、コイルに並列のダイオードが入っているかまで確認する必要があります。回路図がシンプルでも、この保護部品が省かれていると実用上の不安が残ります。テンプレートとして使う場合も、この部分は省略せずに含めておくほうが安心です。

• リレーコイルに並列のダイオードが入っているか
• 電源の極性が直感的に読み取れるか
• トランジスタの向きとGNDの位置が整理されているか
• 負荷電流に対して無理のない回路構成になっているか
