1.PLC入出力回路図とは

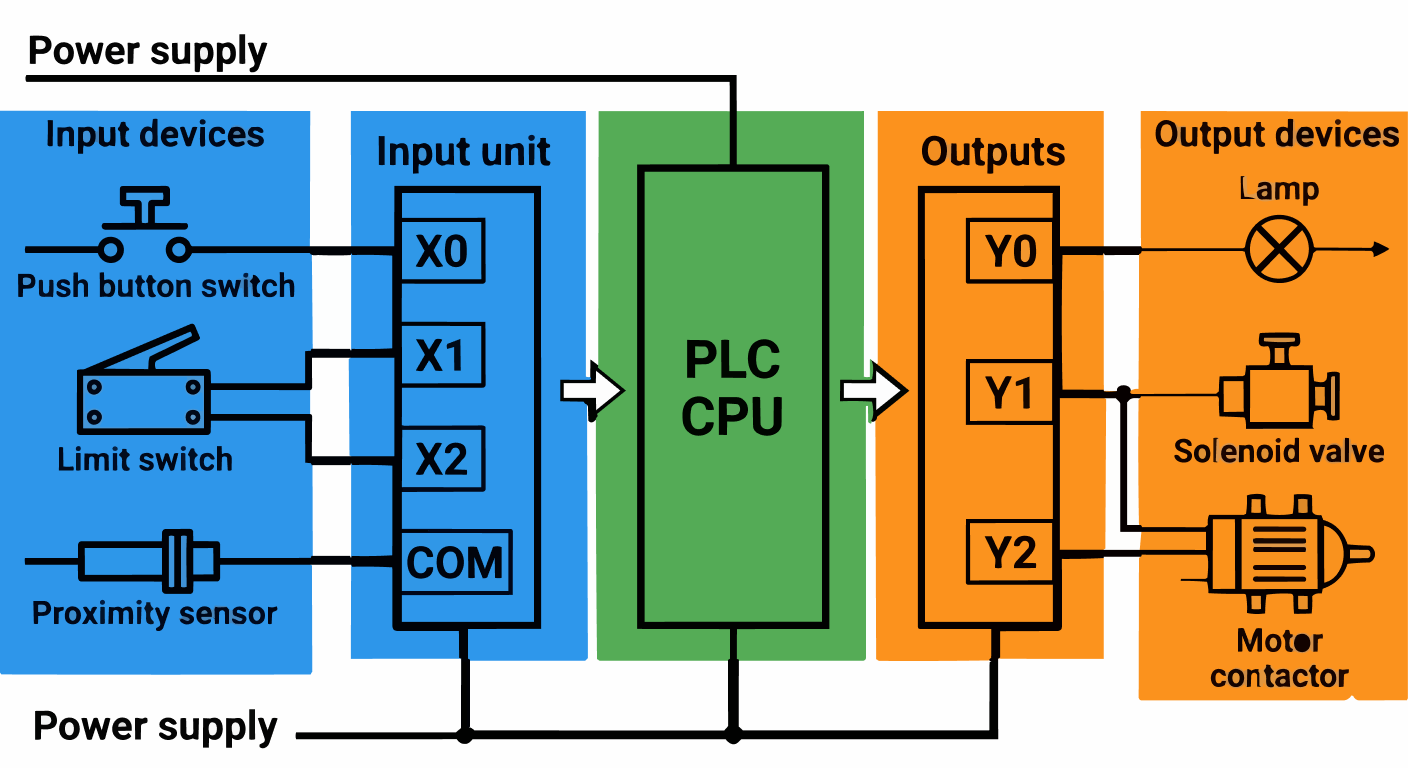

PLC入出力回路図は、スイッチやセンサーといった入力機器と、ランプやモーターなどの出力機器を、PLCを介してどのように接続するかを示した図面です。工場の自動化ラインや機械制御の現場では、この回路図を見ながら配線を確認したり、トラブル時の原因を特定したりします。
入力機器から信号を受け取り、CPUで判断して、出力機器へ命令を送る──この一連の流れが図の中にはっきり描かれているため、制御の全体像がひと目でわかります。教育現場では基本構成を学ぶ教材としても使われ、実務では設計書や保守マニュアルとして活用されています。
2.入力回路の構成と役割
入力回路では、押しボタンスイッチやリミットスイッチ、近接センサーなどが信号源となります。これらの機器はPLCの入力ユニット端子に配線され、内部のフォトカプラを通じて電気的に絶縁された状態で信号を伝えます。
入力端子にはX0、X1といった番号が割り振られ、どの端子にどの機器が接続されているかを明示します。COM端子は共通端子と呼ばれ、プラス側とマイナス側のどちらを共通にするかで配線パターンが変わります。NPN型センサーとPNP型センサーでは接続方法が異なるため、回路図を見るときには極性の確認が大切です。
入力回路の役割は、現場の状態変化をPLCに正確に伝えることです。スイッチが押された瞬間やセンサーが物体を検知した瞬間の信号を、ノイズの影響を受けにくい形でCPUへ届ける工夫が施されています。
3.入出力回路図の読み方
入出力回路図を読むときは、まず電源ラインの位置を押さえます。入力側と出力側それぞれに電源が供給されているか、共通端子がどこにつながっているかを確認すると、信号の流れが理解しやすくなります。
端子番号と機器名称の対応関係も重要なポイントです。「X3にリミットスイッチLS1が接続されている」といった情報が図中に記載されていれば、プログラムと実配線を照らし合わせるときに役立ちます。配線の色や番号が示されている場合は、実際の配線作業や点検作業がスムーズに進みます。
図面には記号も多用されます。スイッチの開閉状態を表すa接点・b接点の記号や、センサーの種類を示すマーク、リレーやランプの図記号などが使われるため、基本的な電気記号に慣れておくと読み取りやすくなります。回路図全体を見渡して、どの入力がどの出力に影響するかの流れをつかむことで、制御の仕組みが見えてきます。
よくある質問
-
入力ユニットと出力ユニットの違いは何ですか?入力ユニットは、スイッチやセンサーからの信号をPLCのCPUに伝える役割を持ちます。一方、出力ユニットは、CPUの判断結果を受けて、ランプや電磁弁、モーターなどの機器を動作させます。入力は「情報を集める」側、出力は「動作を実行する」側と考えるとわかりやすいです。
-
COM端子とは何ですか?COM端子は「共通端子」の略で、入力回路や出力回路で電源のプラス側またはマイナス側を共通にまとめる端子です。複数の入力機器や出力機器を接続するときに、配線を簡潔にする役割を果たします。NPN型かPNP型かによって、COM端子に接続する極性が変わります。
-
NPN型センサーとPNP型センサーの接続方法の違いは?NPN型センサーは、信号出力時にマイナス側(GND)に電流を流すため、COM端子をプラス側に接続します。PNP型センサーは、信号出力時にプラス側に電流を流すため、COM端子をマイナス側に接続します。センサーのタイプとPLCの入力仕様を確認して、正しく配線することが重要です。
-
入出力回路図とラダー図の違いは何ですか?入出力回路図は、実際の機器とPLCの配線接続を示す物理的な図面です。一方、ラダー図はPLC内部のプログラムを表現する論理図で、接点やコイルの記号を使って制御の流れを描きます。入出力回路図は「ハードウェアの配線」、ラダー図は「ソフトウェアのロジック」を表すと理解できます。
