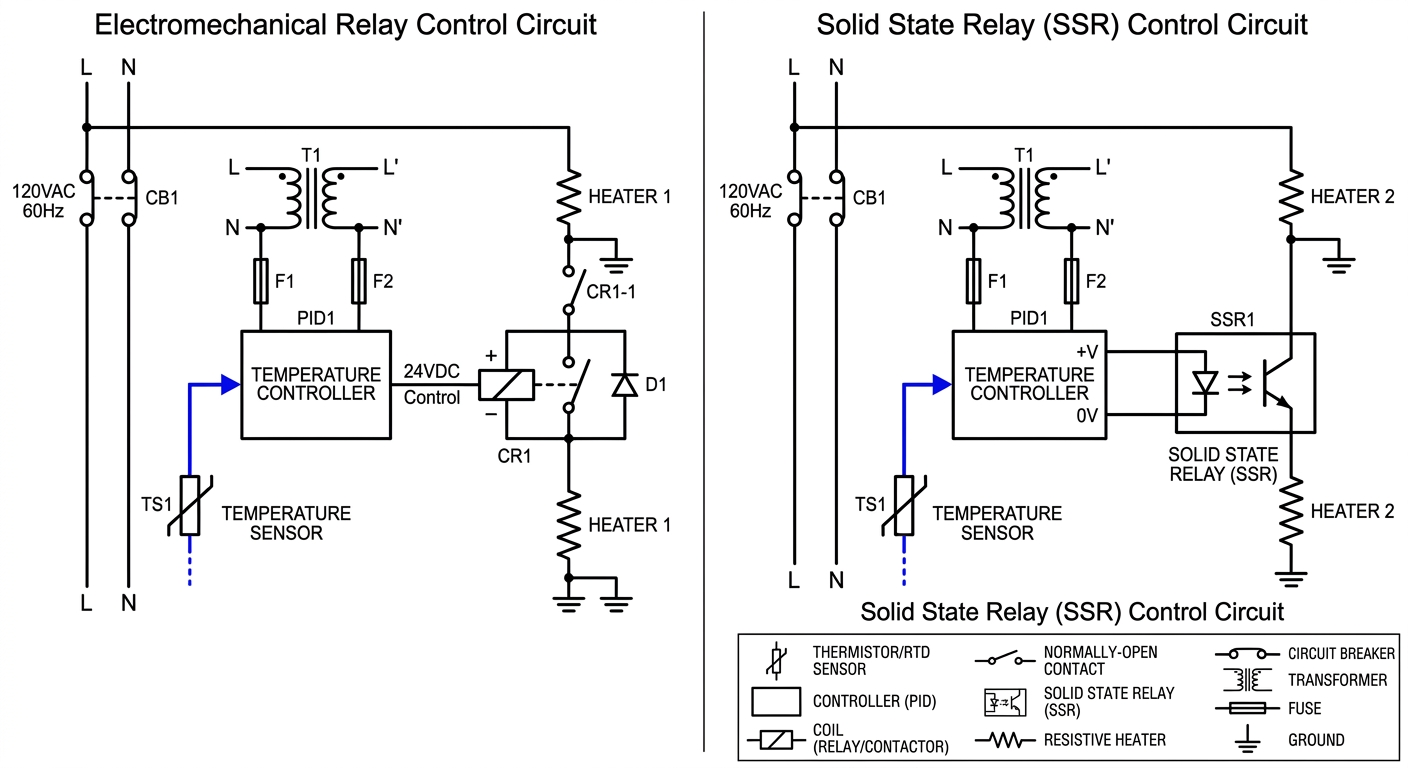

1.ヒーター制御回路とは
ヒーター制御回路は、発熱体へそのまま電源を入れるだけではなく、温度の上がり方を見ながら通電量や通電時間を調整するための回路です。家庭用の保温機器から産業用加熱装置まで考え方は共通しており、温度を検出する側・設定値と比較する側・実際にヒーターへ電力を流す側の3つに分けて考えると読みやすくなります。図面では、センサー入力がどこへ入り、制御器がどの出力でリレーやSSRを駆動し、その先でヒーター負荷へつながるかを追うと全体像がつかみやすいです。
代表的な制御方法としては、設定温度を境にON/OFFするサーモスタット制御、制御周期の中で出力比率を変える時間比例制御、そして比例（P）・積分（I）・微分（D）の3要素を組み合わせたPID制御があります。PID制御では、偏差に比例した出力（P動作）で基本的な調整を行いつつ、積分動作（I動作）で定常偏差を解消し、微分動作（D動作）で温度変化の速度に応じて過渡的な応答を補正することで、ON/OFF制御より高い温度安定性を実現します。単純な回路ではサーモスタット接点で直接ヒーターを開閉しますが、負荷電流が大きい場合はマグネットリレーやSSRを介して主回路を切り替える構成が一般的です。
2.ヒーター制御回路の読み方
まず確認したいのは、温度センサーがどの種類で、どの端子へ入っているかです。熱電対は異種金属接合による起電力を利用するため補償導線が必要で極性の向きが重要です。測温抵抗体（PT100など）は3線式または4線式配線で接続導線の抵抗を補正する構成になっており、配線本数が測定精度に関わります。サーミスタは温度に対して非線形な抵抗変化を示すため、制御器側の線形化処理が前提です。入力部の読み違いは制御全体の誤解につながるため、センサー種別ごとの配線条件を図面で確認することが重要です。
次に、制御器の出力がリレー接点なのか、SSR駆動用の電圧出力なのかを見ます。ここを区別しておくと、なぜ一部の図面で補助電源や駆動回路が追加されているのか理解しやすくなります。そのうえで主回路を見ると、電源・保護機器・開閉素子・ヒーター負荷がどの順で並んでいるかが見えてきます。安全面では、温度ヒューズ・過昇温防止用サーモスタット・漏電保護・接地の表記も重要です。教育用テンプレートなら、センサー入力線・制御出力線・電力線を色分けすると流れがひと目でわかります。
3.ヒーター制御回路で確認したいポイント
ヒーター制御回路では、設定温度だけでなく、どの条件で出力を止めるか、どの素子で負荷を開閉するか、異常時にどこで遮断するかを明記しておくことが大切です。SSRを使う構成では機械接点より静音で動作しますが、SSRの主な故障モードはオン固着（短絡故障）であり、これはヒーターへの通電が止まらなくなる危険側故障です。そのため、SSR構成では過昇温防止用の独立したサーモスタットや温度ヒューズを必ず設けることが安全設計の要点になります。また放熱が不十分な場合はSSR自体が熱暴走するリスクがあるため、放熱器の選定も図面に反映させる必要があります。リレーを使う構成では接点寿命や開閉頻度が設計意図に合っているかを見ておくと、図面の意味がつかみやすくなります。
| 項目 | 図面で見たい位置 | 読み取れること |
|---|---|---|
| 温度センサー | 入力端子まわり | 測温方式・配線条件（補償導線・線数・非線形性） |
| 制御器出力 | 出力端子・駆動回路 | リレー駆動かSSR駆動か |
| 主回路開閉素子 | 電源とヒーターの間 | 負荷の切り替え方法とSSR故障モードへの備え |
| 安全部品 | ヒーター直列や保護枝 | 過昇温時の停止条件・SSR短絡故障時の独立保護 |
また、配線図を流用する場面では、ヒーター容量・電源相数・制御方式・センサー種類を最初に書き換えられるようにしておくと使いやすくなります。単相ヒーターと三相ヒーターでは主回路の組み方が変わりますし、サーモスタット直結とPID制御では制御ブロックの説明も変わります。見た目が似ていても、狙っている温度安定性や応答速度が違うことを図面上で整理できると、学習用にも実務用にも流用しやすくなります。
4.ON/OFF制御とPID制御の違い
ON/OFF制御の図面では、設定温度を超えたら止め、下回ったら入れるという切り替えの境目（ヒステリシス幅）を中心に読むと理解しやすいです。サーモスタット単体や簡易温調器では構成がすっきりしており、保温用途や大まかな加熱制御に向いています。一方で設定値付近で温度が上下するハンチングが生じやすく、許容するヒステリシス幅が回路の実用性に直結します。
PID制御の図面では、P動作による基本調整・I動作による定常偏差の解消・D動作による変化率への先行補正が組み合わさって、温度を設定値に安定させる点が見どころになります。SSRと組み合わせた時間比例出力では、短い制御周期で通電率を変えて平均的な加熱量を整えます。そのため、回路図でも単に接点があるかどうかではなく、制御器の出力仕様・駆動対象・制御周期の考え方が重要になります。初心者向けの記事では、制御方法の違いを動作イメージと一緒に整理すると理解しやすくなります。
5.回路図をまとめる際の整理方法
ヒーター制御回路をテンプレート化するなら、センサー入力・制御器・出力素子・ヒーター負荷・安全回路をブロックとして分けて描いておくと応用しやすくなります。固定しやすいのは配線の流れと注記の位置で、差し替えやすくしておきたいのはセンサー種類・目標温度・ヒーター容量・電源条件・リレーかSSRかという制御方式です。SSR構成では過昇温防止の独立保護部品を定位置に確保しておくと、安全設計の抜け漏れを防ぎやすくなります。
回路図の作成にはEdrawMaxのようなツールが役立つ場面があります。制御器・SSR・ヒーター負荷の配置をそろえたテンプレートを持っておけば、センサー入力と主回路を分けた図面を作りやすく、AIで基本構成のたたき台を生成してから用途別の安全回路や制御条件を追加する流れにも向いています。どこで測ってどこを切り替える回路なのかを整理して説明したい場面で、検討してみる価値があります。
よくある質問
- ヒーター制御回路ではまずどこを見ると理解しやすいですか？温度センサーの入力先、制御器の出力先、そしてヒーター主回路の開閉素子の順に見ると流れがつかみやすくなります。測温部と電力部を分けて追うのがポイントです。
- サーモスタットとPID制御は何が違いますか？サーモスタットは設定温度を境にON/OFFする考え方が中心で、PID制御は偏差に応じて出力を細かく調整する考え方です。求める温度安定性や応答性によって回路の見どころが変わります。
- SSRとリレーはどう使い分けますか？開閉頻度、負荷電流、静音性、寿命、放熱条件を見て使い分けます。高頻度制御ではSSRが選ばれやすく、構成や保守性によってはリレーが適する場合もあります。
- 安全回路では何を入れておくべきですか？過昇温防止サーモスタット、温度ヒューズ、漏電保護、接地などを回路図上で明確にしておくと安全条件を確認しやすくなります。
- テンプレートとして流用するなら何を明記すべきですか？ヒーター容量、電源条件、センサー種類、制御方式、設定温度、異常停止条件を最初に明記しておくと流用しやすくなります。
