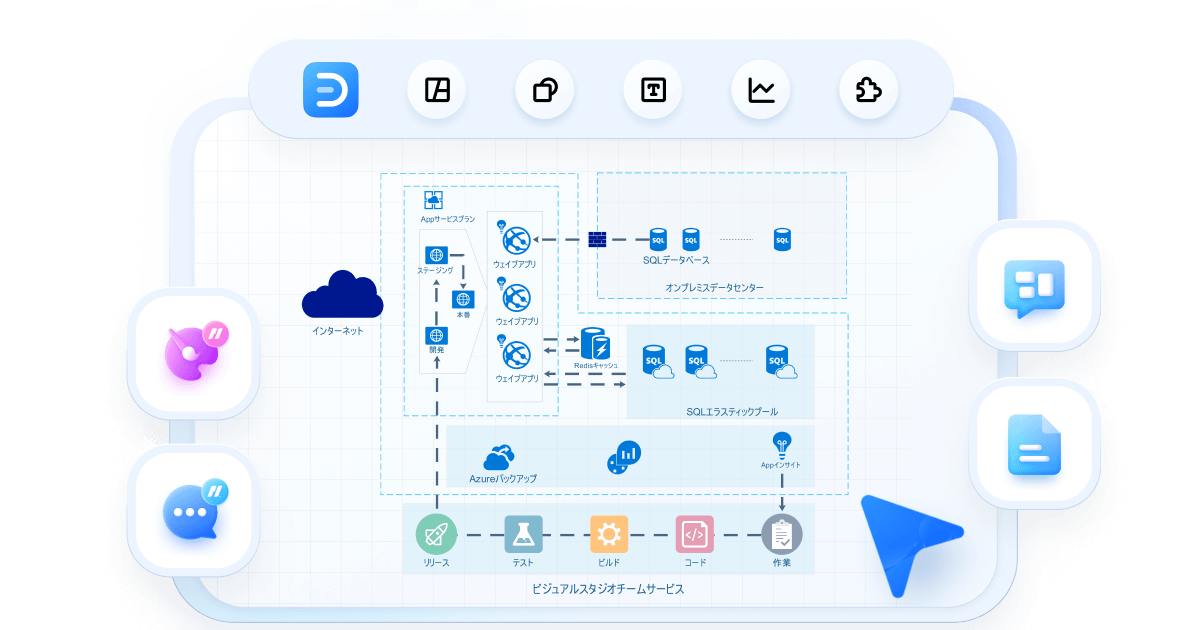

Azureシステム構成図作成ソフト
Windows/Mac/Linuxに対応可能

ベクターのAzure記号と編集可能なテンプレートを搭載するEdrawMaxでプロ並みのAzureネットワーク図を楽に作成できます。

対応プラットフォーム: win download mac download linux download ios download android download web

使いやすいAzure構成図作成ソフト

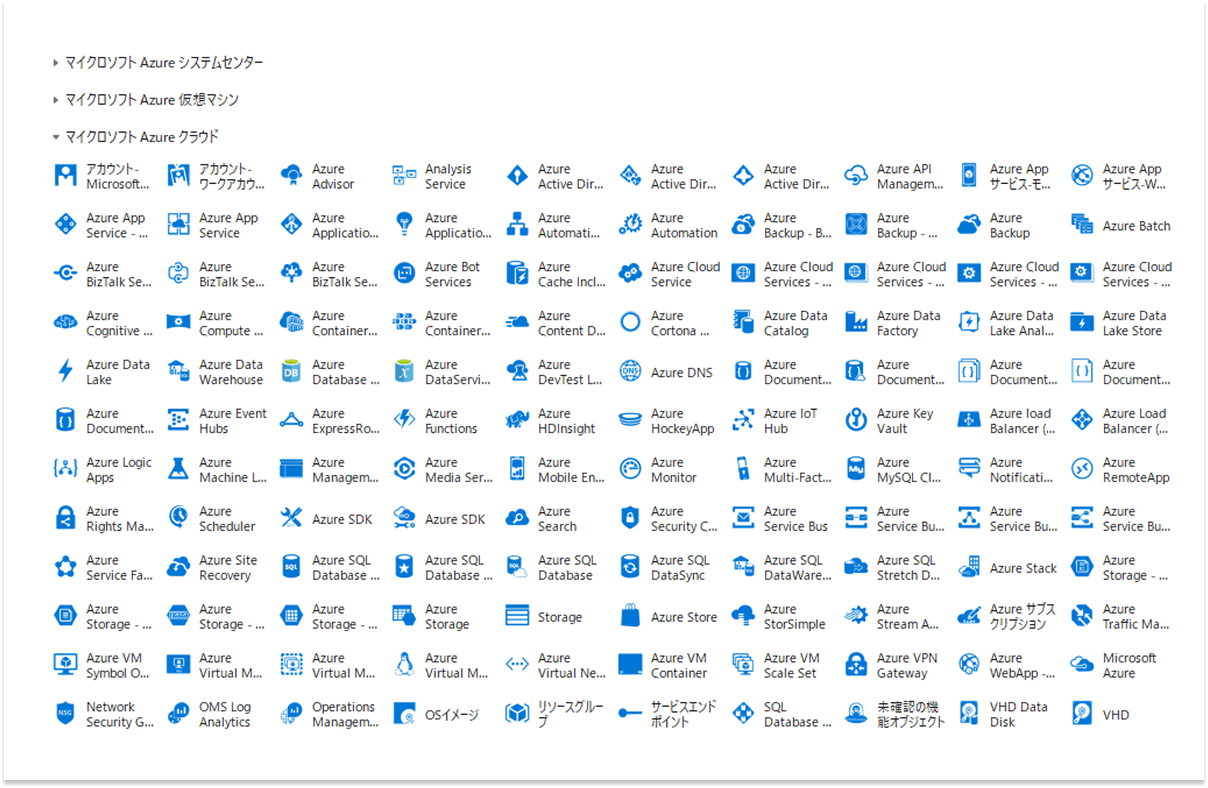

Azure構成図素材
Azure構成図の作成の効率を向上させるため、ベクターのAzure アイコンセットもご用意されています。Azure Cloud、Azure Enterprise、Azure 常用記号、Azure Intune、Azure Microsoft製品などを含む8つのカテゴリのAzure構成図素材を無料で利用できます。これらのアイコンはすべて、単純なドラッグ&ドロップ操作に基づいてプロ並みのAzure図の設計に役立てます。
Azure構成図素材
Azure構成図テンプレート
Azure構成図をすばやく描き始めるための既製のテンプレートと事例もご提供します。個人的な要求に合わせて、テキストを変更したり、色、サイズなどをカスタマイズしたりテンプレートを編集することができます。テンプレートにAzure構成図の設計アイデアを探したり、ご希望の事例を直接自分のAzure構成図に変更したり、すべてのテンプレートは無料で、自由に使用可能です。
Azure構成図テンプレート

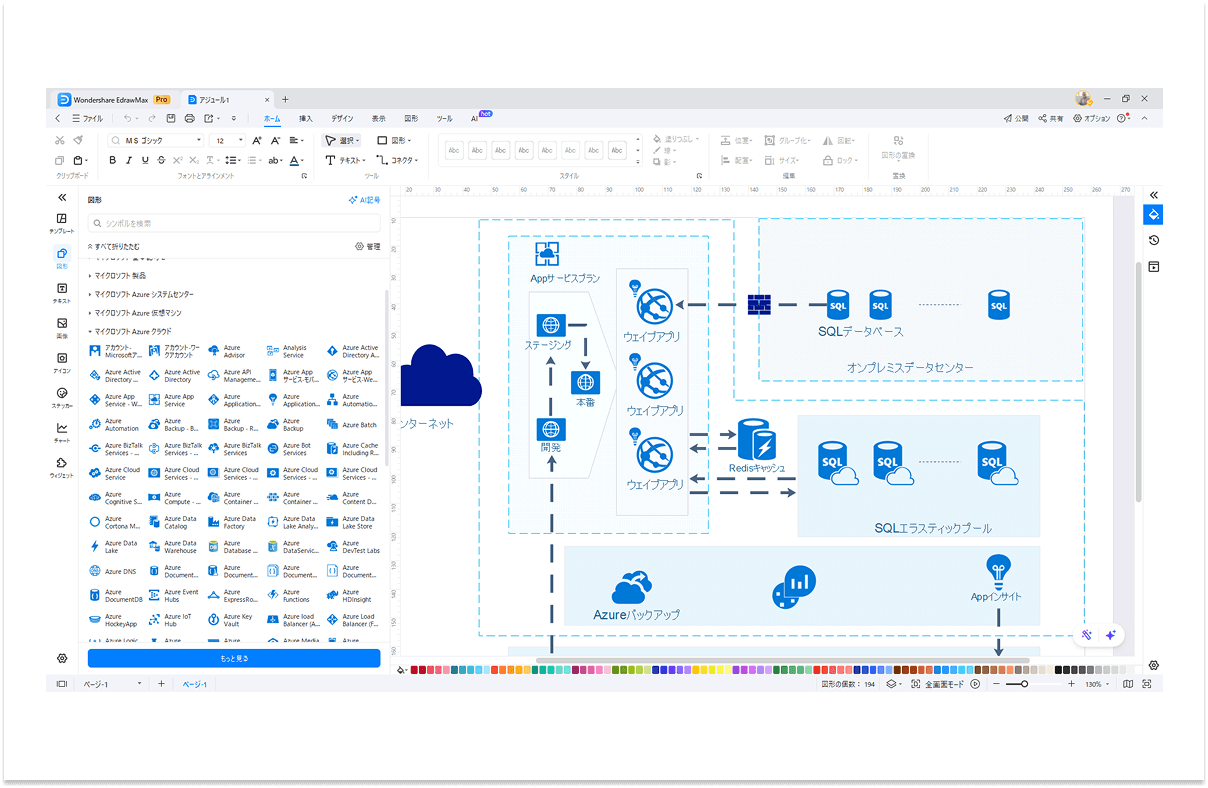

高度な編集機能
使いやすくて、視覚的で、直観的な機能を備えたEdrawは、Windows/MAC/Linux用のAzure 構成図を書くための優れたツールです。簡潔で、馴染みやすいインターフェース設計、さらにドラッグ&ドロップの簡単な操作で、わずか数分で素敵なAzure ネットワーク図に仕上げるのは可能です。
高度なAzure構成図編集機能

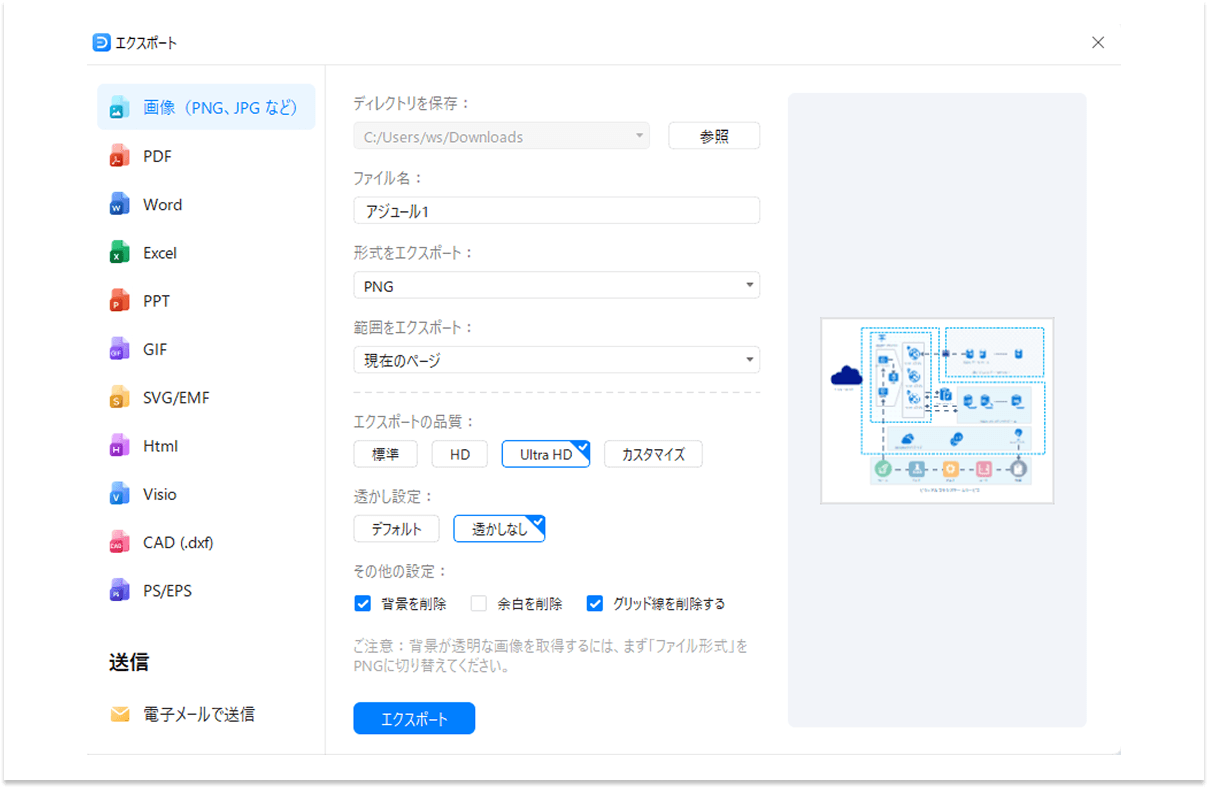

エクスポートと共有
クラウドストレージ、共同作業ためのクラウドサービスを提供します。クラウドスペースを使用してできたドキュメントを保存し、チームクラウドを介して他人とのコラボレーションを楽と進むことができます。さらに、Azure構成図の出来上がりは、PNGPDFPPTSVGHtmlなど多様化の形式にエクスポートでき、ワンクリックでSNSで共有、プレゼンに使うことも可能です。
エクスポートと共有
無料ダウンロード
無料ダウンロード
無料ダウンロード
無料ダウンロード
無料ダウンロード

Azure構成図の作成例

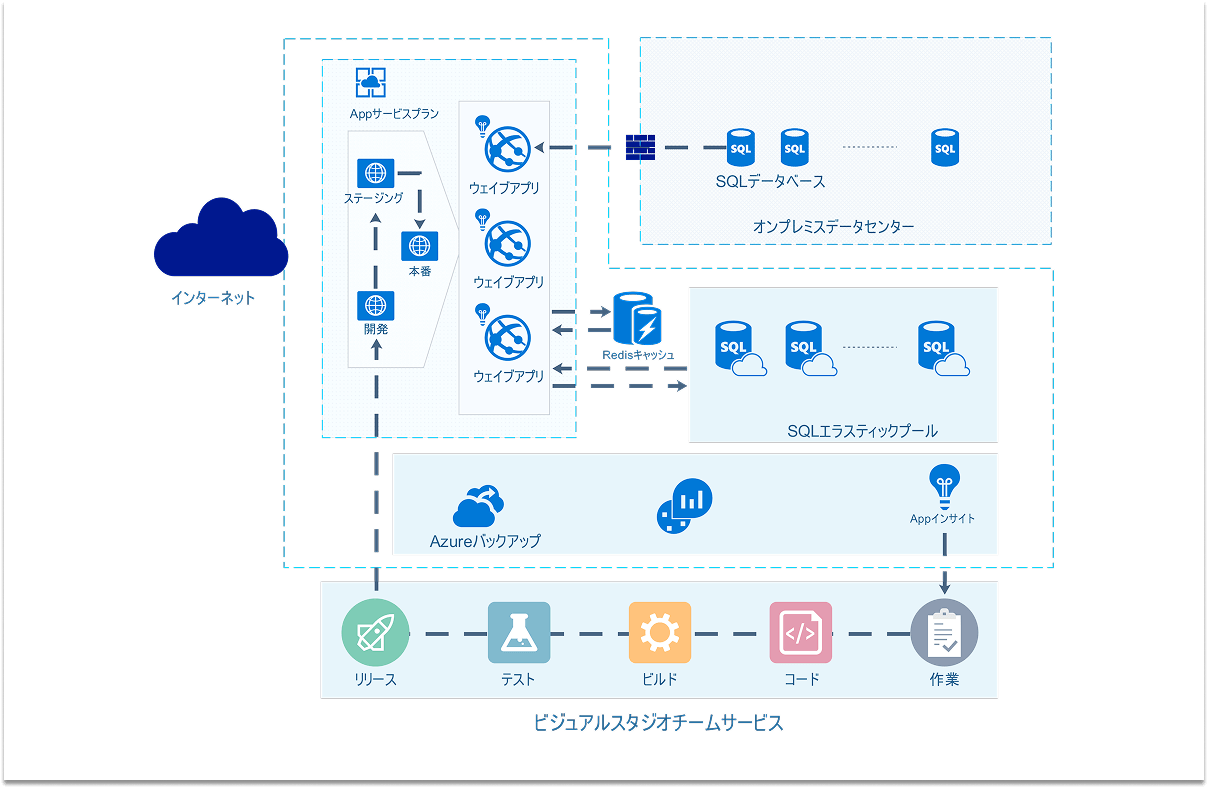

Azure構成図の作成例
Azure構成図の例1

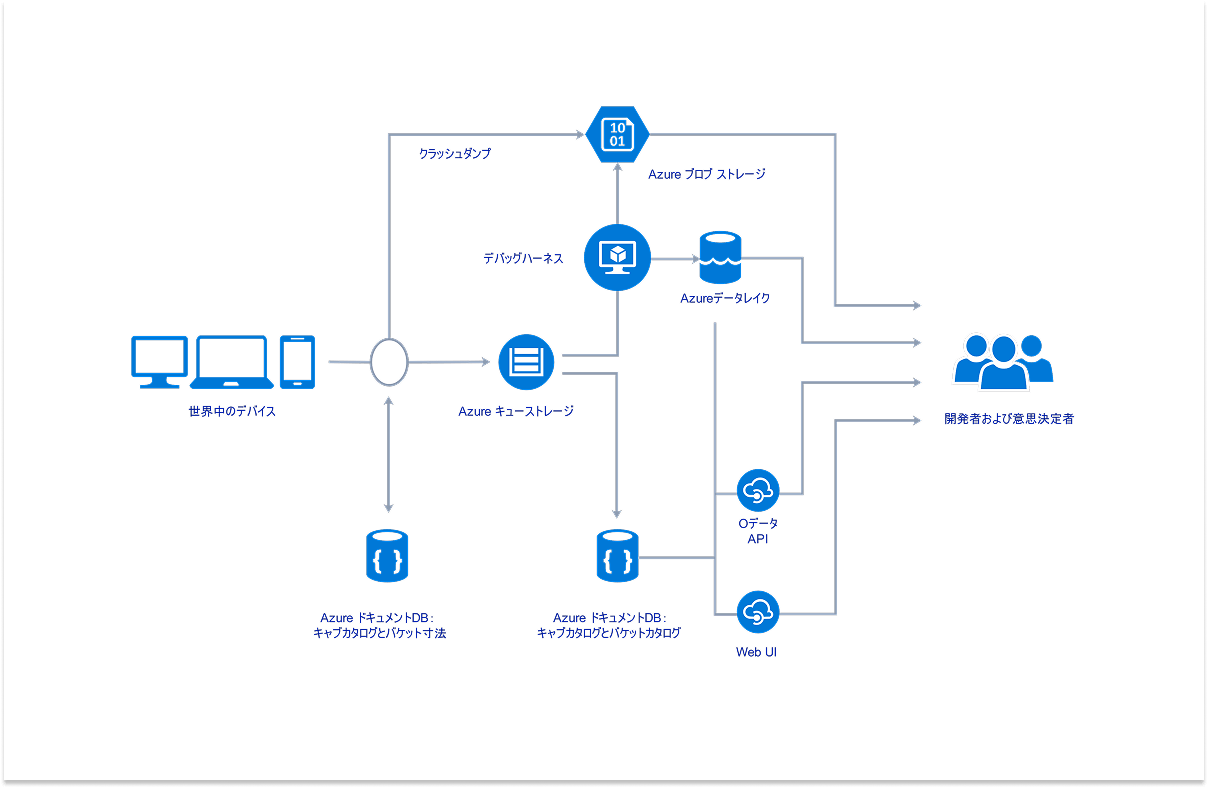

Azure構成図の作成例
Azure構成図の例2

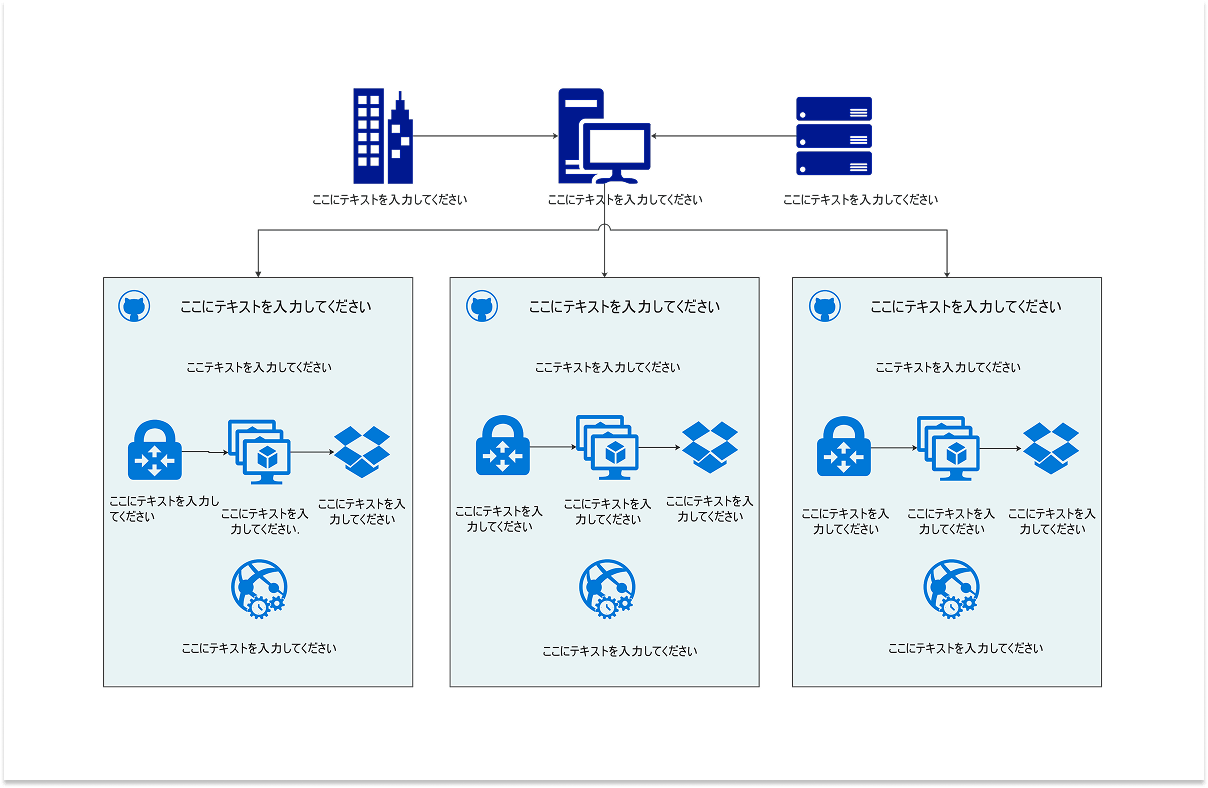

Azure構成図の作成例
Azure構成図の例3

Azure構成図に関するFAQ

  • Azure構成図には、仮想ネットワーク(VNet)、サブネット、仮想マシン(VM)、App Service、Azure SQL、ストレージアカウント、ロードバランサーなどのクラウドリソースが含まれます。さらに、リソース間の接続や依存関係、セキュリティグループやアクセス制御の構造も図示され、システム全体の構成を直感的に把握できるようになります。
  • Azure構成図は、クラウドシステムの設計・構築・運用の各段階で活用されます。新規システム設計ではアーキテクチャを可視化し、チーム内で共有して理解を統一します。また、既存システムのトラブルシューティングやリソース管理、セキュリティ監査時にも利用され、全体構成や依存関係を迅速に把握するための重要なツールです。
  • Azure構成図作成では、正確性と視認性を重視することがポイントです。Azure公式アイコンを使用してリソースを統一的に表現し、接続や依存関係を整理することで理解しやすくなります。また、目的に応じて情報の粒度を調整し、詳細すぎず抽象的すぎないバランスを取ることで、設計者・運用者・管理者が効率的に利用できる図に仕上げられます。
  • Azure構成図の作成には、EdrawMax、Lucidchart、Draw.ioなどの作図ツールがよく使われます。これらはAzure公式アイコンを豊富に備え、ドラッグ&ドロップで簡単に構成図を作成可能です
